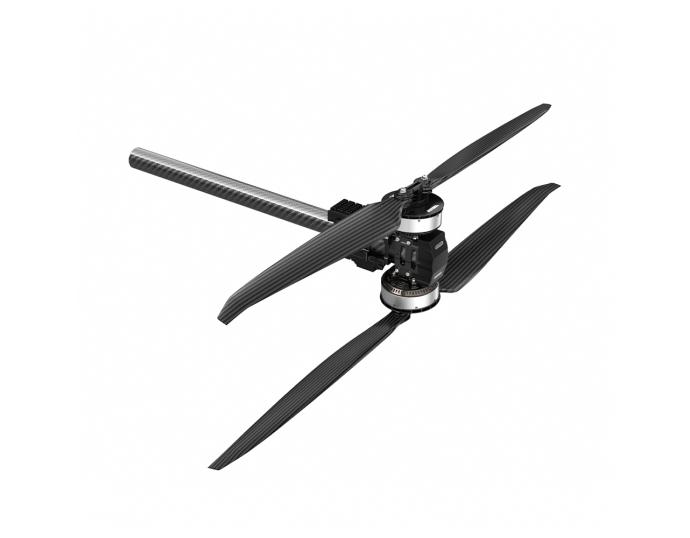

X-A12XL II-24S
Bevorzugte Lösungen für 100kg bis 120kg koaxiale Multikopter-Drohnen
X-A12XL II-24SMotor
24SFOC 120AGeschwindigkeitsregler
PFZ4918PPropeller
Empfohlene Konfiguration
Gewicht beim Start
120kgVierachsiges UAV mit mehreren Rotoren
Gewicht beim Start
180kgSechsachsige Multirotor-Drohne
Technische Zeichnung
Grundlegende Parameter In Excel exportieren
| Modellname | X-A12XL II-24S KV47 | Anwendbarer Durchmesser Des Carbonrohrs |
50mm |
| Konfiguration Des Pakets |
X-A12XL II-24S (Motor)+24S FOC 120A (Elektronische Geschwindigkeitsregelung)+PFZ4918P (Propeller) | Drahtmaterial, Drahtnummer, Farbe |
Stromkabel: 10 # AWG Rot Schwarz Signalleitung: 5P Teflondraht |
| Empfohlene Datterien |
20~24S (LiPo) | Kabellänge | 1695±10mm |
| Einachsige Nennzugkraft | 28~34kg | Gewicht Der Gesamten Maschine Inkl. leitungen (Inklusive klinge) |
4980±2%g |
| Nennzugkraftwirkung | 7.6g/W (33kg) | Schutzniveau | IPX6 |
| Maximale Zugkraft | 75.4kg | UmgebungstemperaTur Bei Betrieb | -20~55℃ |
| Motor-Parameter | |||
| Größe Des Stators | 111*22mm | KV | 47 |
| ESC-Parameter | |||
| Gasbereich | 1100~1940us | Maximale Spannung | 100V |
| Art Der Kommunikation |
DRONE CAN、UAV CAN、 CUBE CAN |
Maximaler Strom (Kurze Dauer) | 120A (Offene Umgebung Und Temperatur ≤60℃) |
| Kontrollmethode | PWM/CAN | BEC | / |
| Parameter Der Klinge | |||
| Spezifikationen Und Modelle |
PFZ4918P (Faltpropeller aus Kohlefaser) |
Länge | 49 Zoll (1245.17mm) |
Test-Parameter In Excel exportieren
| Modell | Spannung (V) |
Gashebel | Strom (A) |
Zugkraft (gf) |
Dreh- moment (N·m) |
Drehzahl (RPM) |
Wirkungsgrad Des Motors (%) |
Kraftwir- kung (gf/W) |
Motor Temperatur (℃) |
| X-A12XL II-24S KV47 + 24S FOC 120A + PFZ4918P |
92 | 30% | 4.29 | 6958 | 4.20 | 963 | 93.10 | 17.60 | 88 (Umgebungs Temperatur: 25) |
| 35% | 8.83 | 11117 | 6.40 | 1207 | 93.31 | 13.65 | |||
| 40% | 15.60 | 16003 | 9.20 | 1441 | 94.50 | 11.13 | |||
| 45% | 24.13 | 21350 | 12.20 | 1657 | 95.16 | 9.60 | |||
| 50% | 34.79 | 27103 | 15.53 | 1864 | 94.53 | 8.45 | |||
| 55% | 47.09 | 33150 | 18.96 | 2055 | 93.94 | 7.64 | |||
| 60% | 62.18 | 39403 | 22.59 | 2235 | 92.20 | 6.87 | |||
| 65% | 77.84 | 45682 | 26.20 | 2399 | 91.71 | 6.36 | |||
| 70% | 95.93 | 51983 | 29.82 | 2555 | 90.22 | 5.88 | |||
| 75% | 113.77 | 58009 | 33.50 | 2693 | 90.06 | 5.53 | |||
| 80% | 133.71 | 63912 | 37.06 | 2821 | 88.78 | 5.18 | |||
| 85% | 150.79 | 68530 | 39.80 | 2916 | 87.43 | 4.93 | |||
| 90% | 165.12 | 72159 | 41.87 | 2987 | 86.01 | 4.74 | |||
| 95% | 179.44 | 75482 | 43.90 | 3050 | 84.74 | 4.56 | |||
| 100% | 180.44 | 75403 | 43.90 | 3051 | 84.31 | 4.53 | |||
| Hinweis: Die Temperatur des Motorgehäuses nach 2 Minuten Motorbetrieb bei 80% Drosselklappe. （Diese Daten stammen aus der T-MOTOR-eigenen Testplattform und dienen lediglich als Referenz für die Auswahl. Die endgültige Auslegung ist T-MOTOR vorbehalten.) |
|||||||||
Diagramm zur Analyse
Verpackungsliste
Bevor Sie dieses Produkt verwenden, überprüfen Sie bitte, ob alle oben genannten Artikel in der Produktverpackung enthalten sind. Wenn etwas fehlt, wenden Sie sich bitte rechtzeitig an den Online-Kundendienst oder hinterlassen Sie uns eine Nachricht: onlinesales@tmotor.com
