Beschreibung
Standard – aber besser.
26 kg Standard Servo

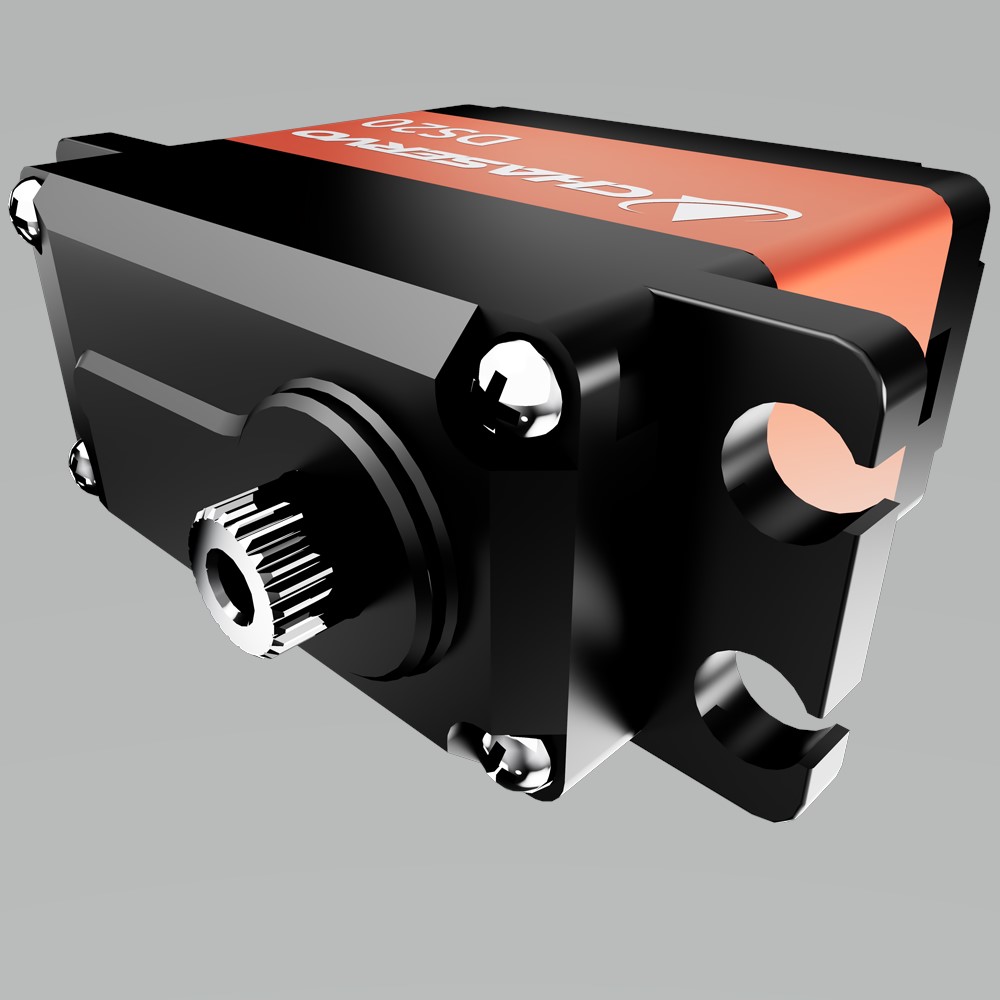

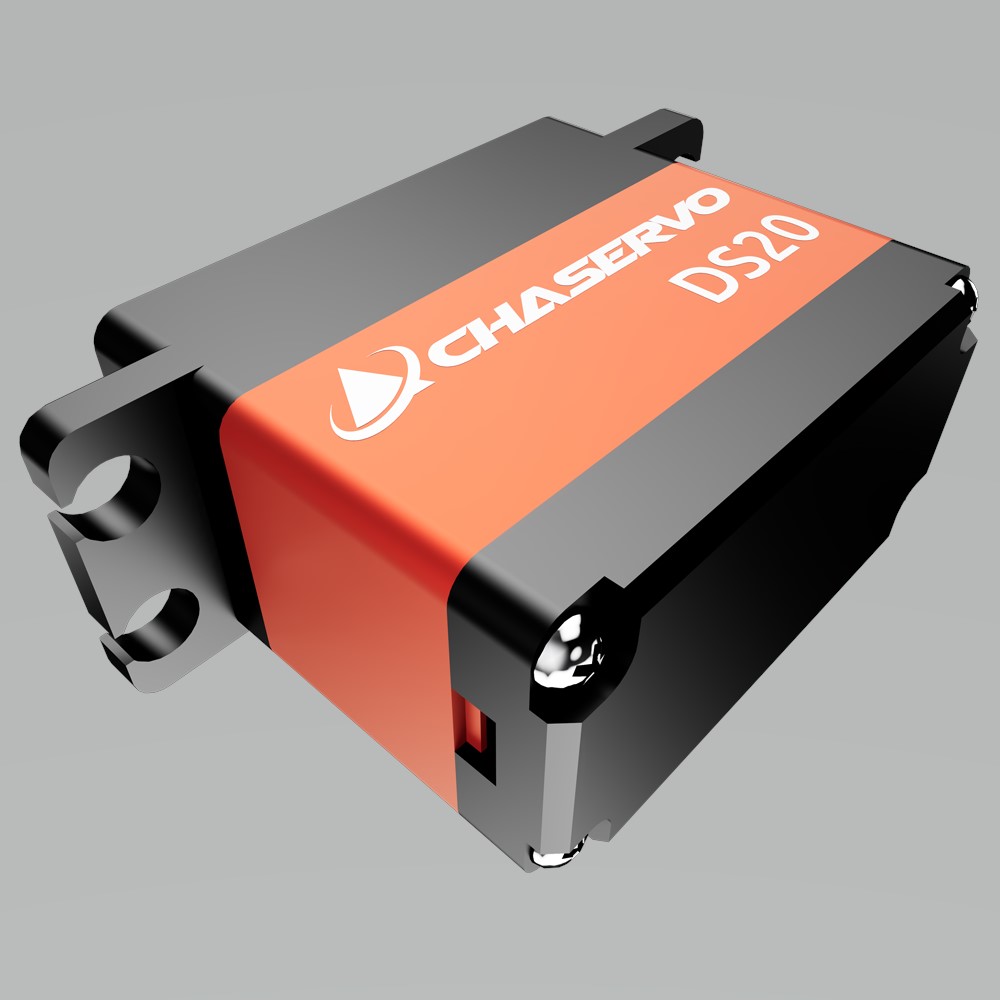

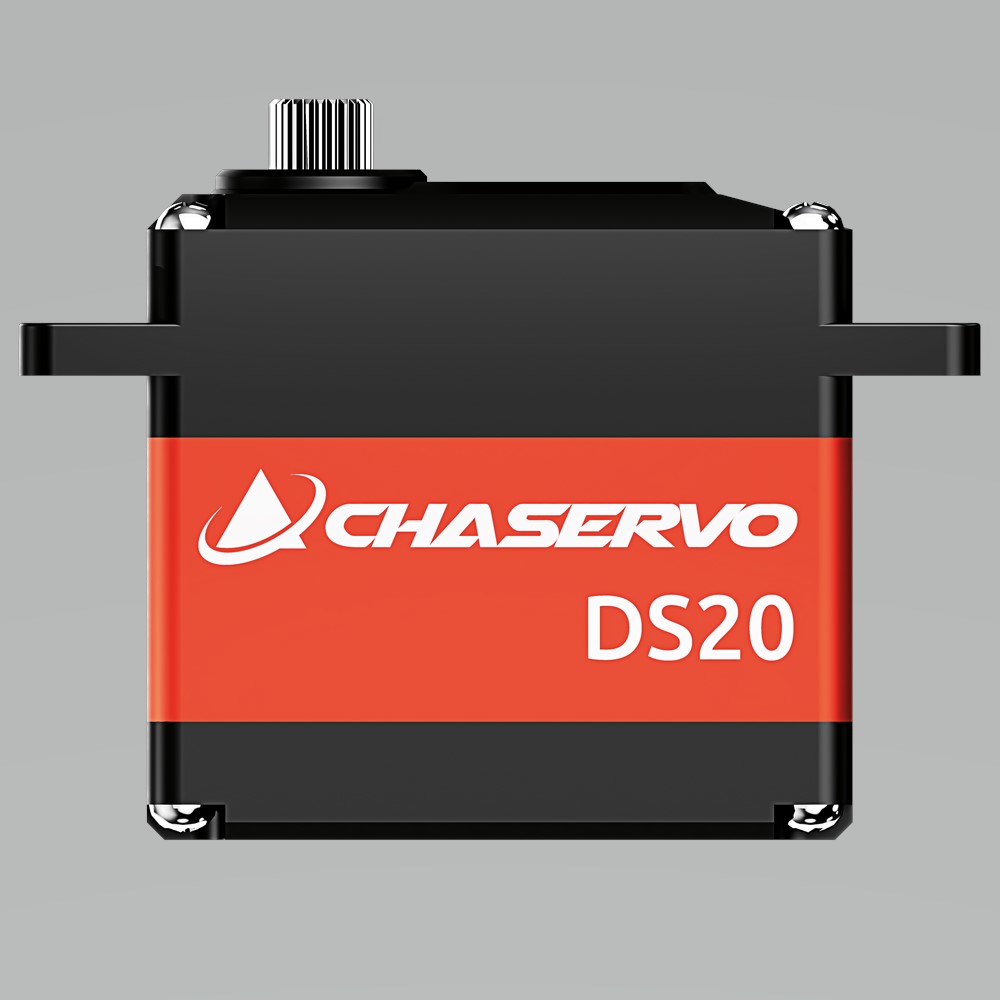

Das Chaservo DS20 ist ein äußerst robustes 20mm Standard Servo mit beeindruckenden Leistungsmerkmalen. Mit bis zu 26 kg Haltekraft bei 8.4V positioniert sich das erste Standard Servo der DS-Series direkt am oberen Ende seiner Leistungsklasse.
Servo Daten
Abmessungen 40 x 20 x 38 mm
Gewicht 60 g
Nennspannung DC 7.4V
Spannungsbereich DC 4.0 – 9.0V
Verzahnung 25T
Leistung
Holding Torque (Haltekraft)
20.0 kg·cm @ 6.0V
24.0 kg·cm @ 7.4V
26.0 kg·cm @ 8.4V
Stalling Torque (Blockiermoment)
17.0 kg·cm @ 6.0V
20.4 kg·cm @ 7.4V
22.1 kg·cm @ 8.4V
No-load Speed (Leerlaufgeschwindigkeit)
0.11sec/60° @ 6.0V
0.09sec/60° @ 7.4V
0.08sec/60° @ 8.4V
max. Current @ Holding Torque
5.82A @ 6.0V
6.25A @ 7.4V
6.45A @ 8.4V
Material
Case Material (Gehäuse)
High Quality Technopolymer u. Aluminium
High Quality Technopolymer u. Aluminium
Gear Set Material (Getriebe)
Metallgetriebe
Positionssensor
Potentiometer
Motor
Hollow Cup DC Motor
Modulation
Betriebsfrequenz
1520µs/333Hz
Impulsweite
900µs-2100µs
Programmierbar
Anschlüsse
Orange PWM PWM-Steuersignal
Rot DC+ Versorgungsspannung
Braun DC- Versorgungsmasse, Signalmasse
