STROMVERSORGUNGS
SYSTEM DER VL-SERIE

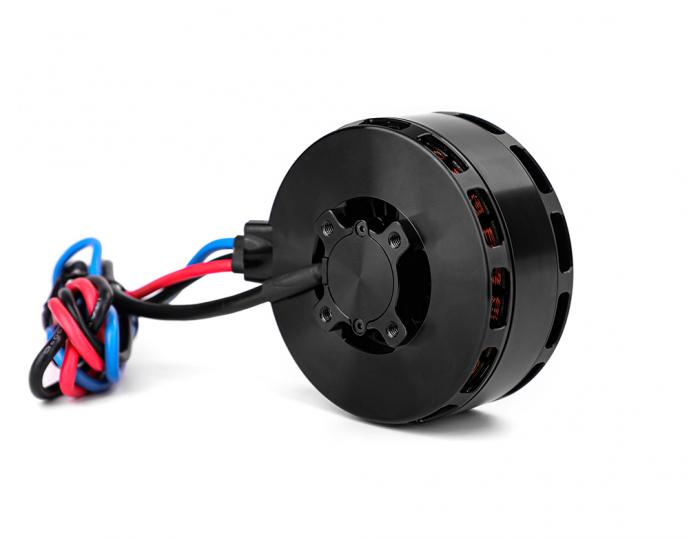

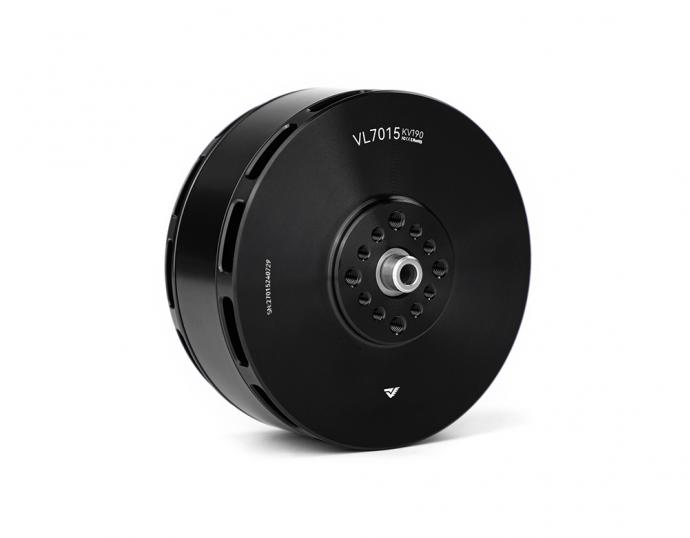

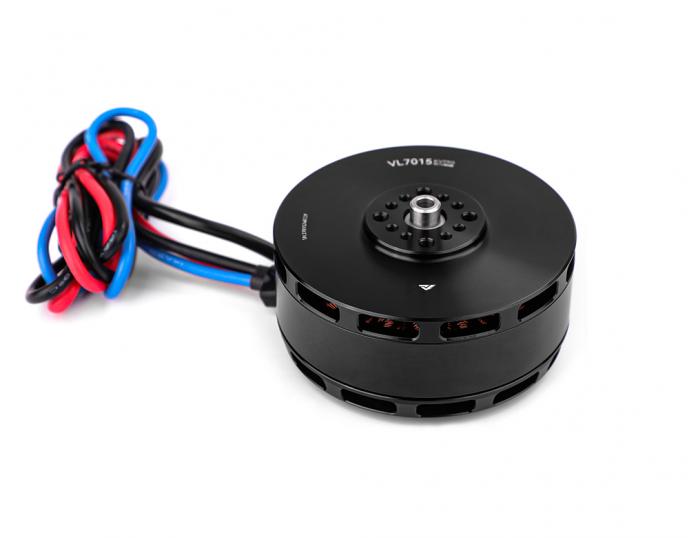

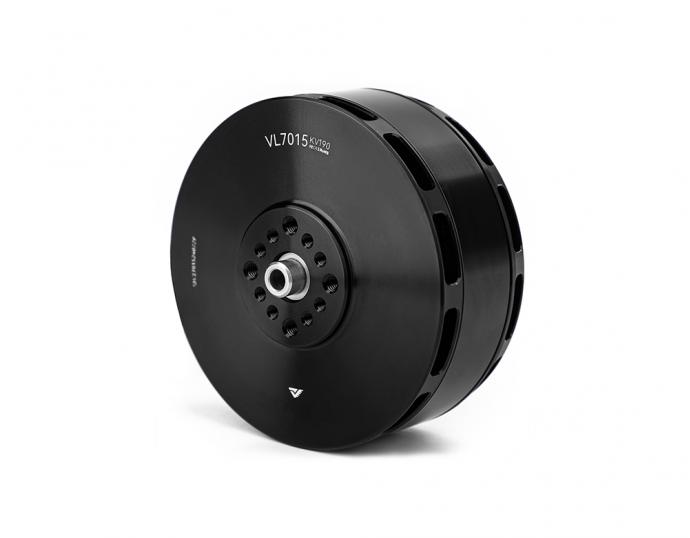

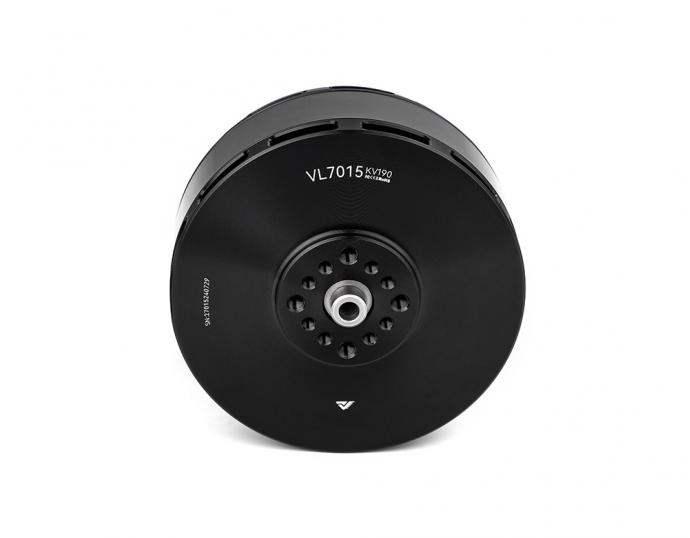

VL7015 KV190
Motor
V80A
Geschwindigkeitsregler
P24
Propeller
Die festen Ruder sind
schnell und sparsam
Schnell (zweiter fester Propeller)
Der 360°-Winkel-Festpropeller kann die durch die Drehung des Rotors verursachten Turbulenzen effektiv vermeiden und sicherstellen, dass das aerodynamische Layout des Starrflüglers nicht beeinträchtigt wird, wodurch die Flugsicherheit verbessert wird.
Kostensparend (adaptiver Propeller)
Entsprechend der Änderung der externen Kraft kann der Regler den Strom automatisch anpassen, um das feste Propellerdrehmoment zu steuern, den Stromverbrauch und die Wärmeerzeugung zu reduzieren und einen Energiespareffekt zu erzielen.
Empfohlen
12S
Empfohlene
Spannung
15kg
Maximale Zugkraft in
einer einzigen Achse
45~50kg
Empfohlenes Startgewicht
(Quadrocillator)
Technische Zeichnung
Grundlegende Parameter In Excel exportieren
| Modell | VL7015 | Isolationsgrad von Lackdraht | 180℃ |
| Ausmaß des Motors | Φ79.2*44.4mm | Drahtspezifikation * Länge | Silikondraht14# 600mm |
| Stator | 150 ℃ hochtemperaturbeständige Beschichtung | Temperaturbeständigkeitvon Lackdraht | 220℃ |
| Polzahl desSteckplatzes | 24N28P | Die Spule istdrucktolerant | 1000V/5s |
| Motorwellendurchmesser | IN: 8 OUT: 8 | DynamischerAuswuchtstandarddes Rotors | ≤10mg |
| Lagertyp | Importiertes Lager 608 | Staub- undWasserschutzklasse | IP25 |
| Zentrifugalkühlmodus | YES | Packungsgrösse | 158*135*64mm |
| Modell | VL7015 | KV (RPM/V) | 190 |
| Nennbetriebsspannung(Lipo) | 12S | Leerlaufstrom (15V) | 2.0A |
| Interphase-Innenwiderstand(25℃) | 35mΩ | Maximaler Strom | 85A |
| MaximaleDauerleistung (180s) | 1600W | Betriebsumgebungstemperatur | -30℃～55℃ |
| maximale Zugkraft | 15.8kg | Motorgewicht(inkl. Draht) | 540g |
| Geschwindigkeitsregler Parameter | |||
| Modell | V80A | Steuerungsmodus | PWM/CAN |
| Maximale Spannung | 60V | Methoden der Kommunikation |
DRONE CAN/UAV CAN |
| Maximaler Strom (10s) | 80A (Unter bestimmten Bedingungen der Wärmeableitung) | Fester Paddelmodus |
Elektronischer stationärer Propeller |
| Maximaler Dauerstrom | 40A (Unter bestimmten Bedingungen der Wärmeableitung) | Leitung des Encoders |
Abgeschirmter Draht -24AWG-5C-450±10mm -M6 Flugzeugkopf |
| Standby-Leistung | ≤50mA | Ausgangsleitung | Silikondraht – Orange -14AWG-110±10mm |
| Bereich desGashebelhubs | 1040~1940us (Fest) | Eingangsleitung | Silikondraht – rot/schwarz -12AWG-180±10mm |
| Aktualisierungsfrequenzdes Gashebels | 50~500Hz | Signalleitung | Abgeschirmte Leitung -schwarz-OD4.2-5C -450±10mm-JP-3P*2 -schwarz blank-grün, gelb-grau |
| Ansprechgeschwindigkeitdes Gashebels | 300ms | Gewicht (inkl.Draht) | 110g |
| Propeller Parameter | |||
| Model No. | P24*7.2 Zoll (610*198.1mm) | Referenzgewicht des Einzelstücks |
60±5g |
Test-Parameter In Excel exportieren
| Modell | Gashebel | Spannung (V) |
Zugkraft (g) |
Dreh -moment (N*m) |
Strom (A) |
Drehzahl (RPM) |
Leistung (W) |
Kraftwir -kung (g / W) |
Motor temperatur (℃) |
|
| VL7015 KV190 + V80A 14S + P24*7.2 |
40% | 44.31 | 2639 | 0.71 | 6.70 | 2975 | 297 | 8.88 | 79 (Umgebungs temperatur: 25) |
|
| 42% | 44.30 | 2915 | 0.78 | 7.64 | 3128 | 338 | 8.61 | |||
| 44% | 44.28 | 3232 | 0.86 | 8.72 | 3276 | 386 | 8.37 | |||
| 46% | 44.27 | 3547 | 0.95 | 9.89 | 3428 | 438 | 8.10 | |||
| 48% | 44.25 | 3867 | 1.03 | 11.13 | 3574 | 492 | 7.86 | |||
| 50% | 44.23 | 4227 | 1.12 | 12.53 | 3724 | 554 | 7.63 | |||
| 52% | 44.21 | 4591 | 1.21 | 13.97 | 3867 | 617 | 7.44 | |||
| 54% | 44.19 | 4936 | 1.31 | 15.51 | 4012 | 685 | 7.20 | |||
| 56% | 44.16 | 5310 | 1.40 | 17.20 | 4156 | 759 | 6.99 | |||
| 58% | 44.14 | 5685 | 1.50 | 18.95 | 4295 | 836 | 6.80 | |||
| 60% | 44.11 | 6054 | 1.59 | 20.77 | 4426 | 916 | 6.61 | |||
| 62% | 44.08 | 6454 | 1.70 | 22.79 | 4564 | 1005 | 6.42 | |||
| 64% | 44.06 | 6781 | 1.79 | 24.74 | 4702 | 1090 | 6.22 | |||
| 66% | 44.02 | 7210 | 1.90 | 27.06 | 4840 | 1191 | 6.05 | |||
| 68% | 43.99 | 7669 | 2.02 | 29.54 | 4979 | 1299 | 5.90 | |||
| 70% | 43.95 | 8130 | 2.13 | 32.14 | 5114 | 1413 | 5.75 | |||
| 80% | 43.73 | 10545 | 2.77 | 47.74 | 5783 | 2088 | 5.05 | |||
| 90% | 43.42 | 13234 | 3.49 | 69.14 | 6441 | 3002 | 4.41 | |||
| 100% | 43.32 | 13839 | 3.66 | 75.39 | 6584 | 3266 | 4.24 | |||
| VL7015 KV190 + V80A 14S + P24*7.2 |
40% | 49.89 | 3354 | 0.89 | 8.25 | 3337 | 412 | 8.15 | 79 (Umgebungs temperatur: 25) |
|
| 42% | 49.87 | 3719 | 0.99 | 9.49 | 3509 | 473 | 7.86 | |||
| 44% | 49.85 | 4103 | 1.09 | 10.80 | 3675 | 539 | 7.62 | |||
| 46% | 49.83 | 4507 | 1.19 | 12.25 | 3844 | 610 | 7.38 | |||
| 48% | 49.81 | 4922 | 1.29 | 13.82 | 4008 | 688 | 7.15 | |||
| 50% | 49.78 | 5320 | 1.40 | 15.49 | 4173 | 771 | 6.90 | |||
| 52% | 49.76 | 5765 | 1.51 | 17.32 | 4333 | 862 | 6.69 | |||
| 54% | 49.73 | 6231 | 1.63 | 19.32 | 4494 | 961 | 6.49 | |||
| 56% | 49.70 | 6696 | 1.76 | 21.48 | 4656 | 1068 | 6.27 | |||
| 58% | 49.67 | 7186 | 1.88 | 23.71 | 4810 | 1178 | 6.10 | |||
| 60% | 49.63 | 7679 | 2.02 | 26.17 | 4970 | 1299 | 5.91 | |||
| 62% | 49.60 | 8114 | 2.13 | 28.52 | 5121 | 1415 | 5.74 | |||
| 64% | 49.56 | 8645 | 2.27 | 31.38 | 5274 | 1555 | 5.56 | |||
| 66% | 49.52 | 9163 | 2.41 | 34.23 | 5423 | 1695 | 5.41 | |||
| 68% | 49.47 | 9674 | 2.54 | 37.18 | 5570 | 1840 | 5.26 | |||
| 70% | 49.43 | 10167 | 2.67 | 40.28 | 5716 | 1991 | 5.11 | |||
| 80% | 49.15 | 13102 | 3.45 | 59.91 | 6408 | 2945 | 4.45 | |||
| 90% | 49.00 | 14024 | 3.76 | 69.49 | 6683 | 3405 | 4.18 | |||
| 100% | 48.79 | 15867 | 4.16 | 83.63 | 6988 | 4080 | 3.84 | |||
| Achtung: Die Motortemperatur ist die Gehäusetemperatur für 10 Minuten Motorbetrieb bei 75% Drosselklappe bei 44,4 V. （Die oben genannten Daten wurden alle auf der Testplattform 2017 gemessen und können nicht horizontal mit alter Daten von anderen Modellen verglichen werden, und dienen nur als Referenz.） |
||||||||||
Verpackungsliste
Bevor Sie dieses Produkt verwenden, überprüfen Sie bitte, ob alle oben genannten Artikel in der Produktverpackung enthalten sind. Wenn etwas fehlt, wenden Sie sich bitte rechtzeitig an den Online-Kundendienst oder hinterlassen Sie uns eine Nachricht: onlinesales@tmotor.com
