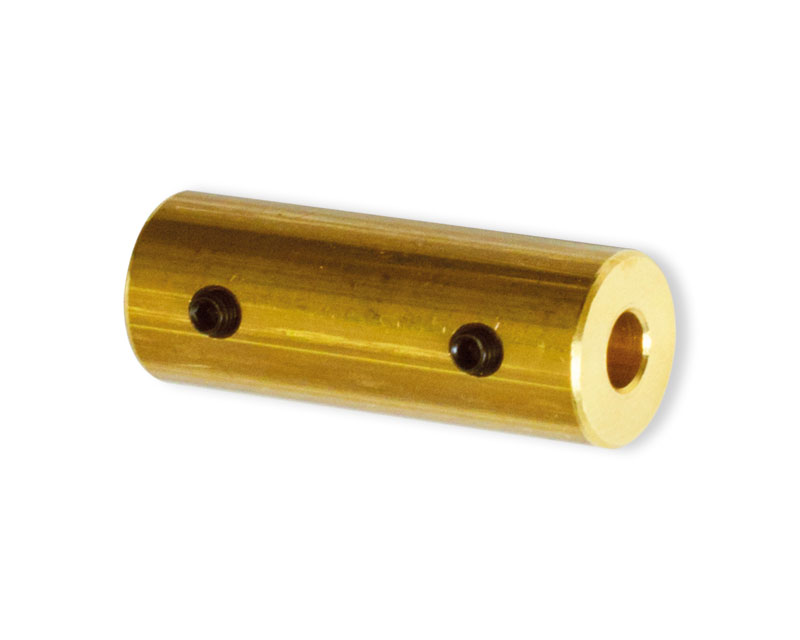

Wellenkupplung 4/4mm L=25 mm

Wellenkupplung 4/4mm L=25 mm

Präzise gefertigte Direktkupplung zur Verbindung von 2
Wellen ohne Achsversatz. Die Kupplung wird über zwei Gewindestifte mit den
Wellen verbunden. Sollen höhere Drehmomente oder Drehzahlen über die Kupplung
übertragen werden, kann auf der Welle in Höhe der Gewindestifte eine Flachstelle
angebracht werden.

Technische Daten

Länge (L) 25 mm
Durchmesser (d1) 4 mm
Durchmesser (d2) 4 mm
Außendurchmesser (D) 12 mm
Gewindestift (M) M3x4
Material Messing

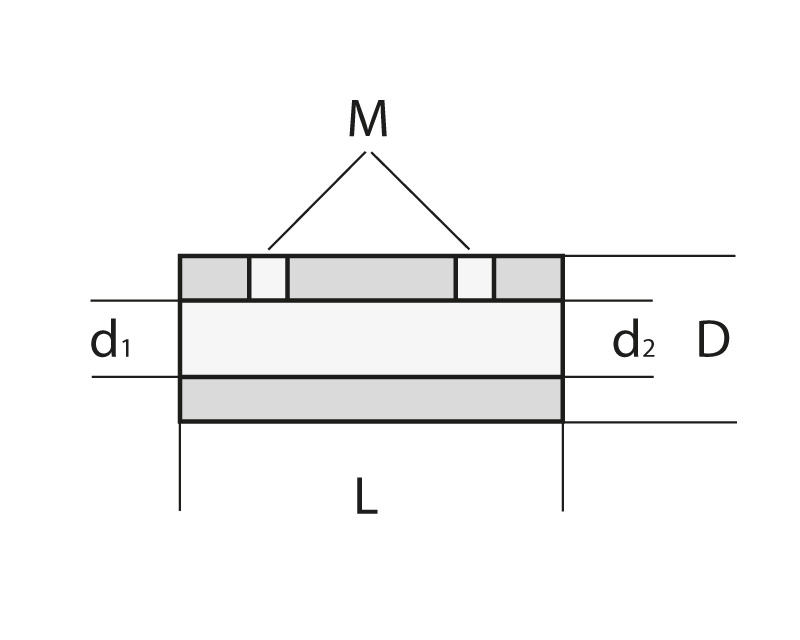

Erläuterungen siehe Abbildung 2

Raboesch fertigt diese Schiffskupplung mit Bohrungen von 2 bis 6 mm
Durchmesser. Sie deckt auch alle gängigen Motorwellen-Durchmesser ab, wie z.B.
2,3 mm für 400er Elektromotoren oder 3,2 mm für 500er und 600er Motoren. Siehe
Reiter “Weitere Info”.
