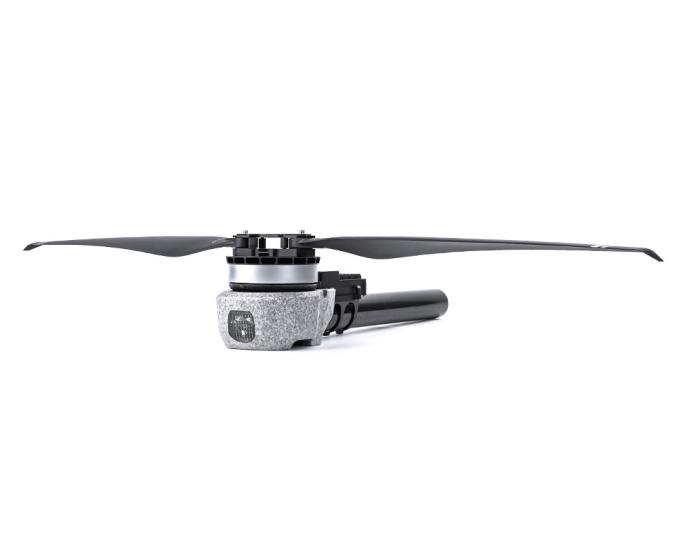

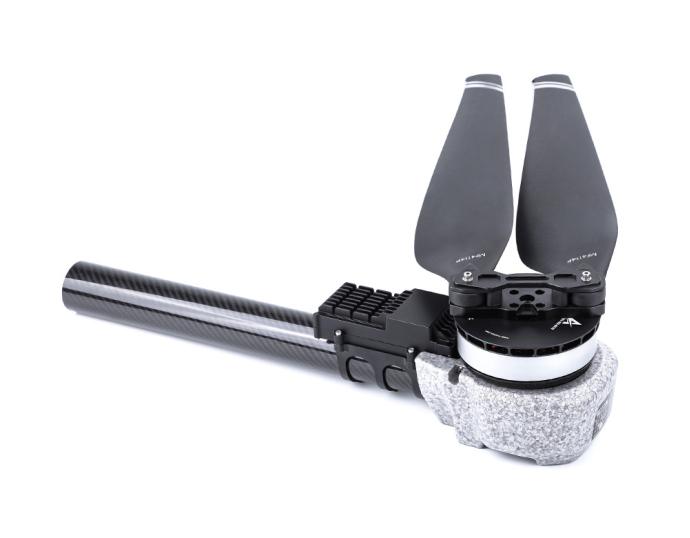

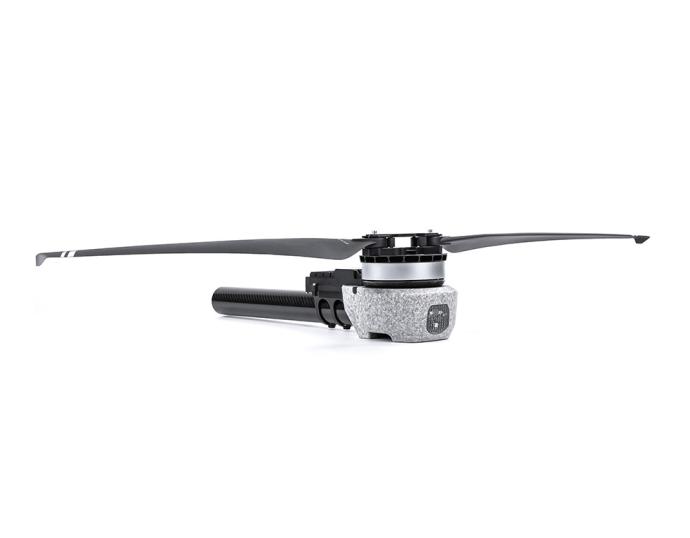

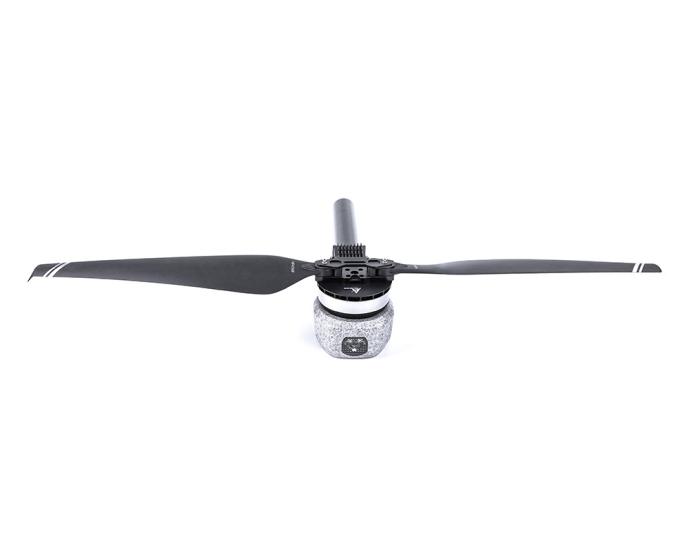

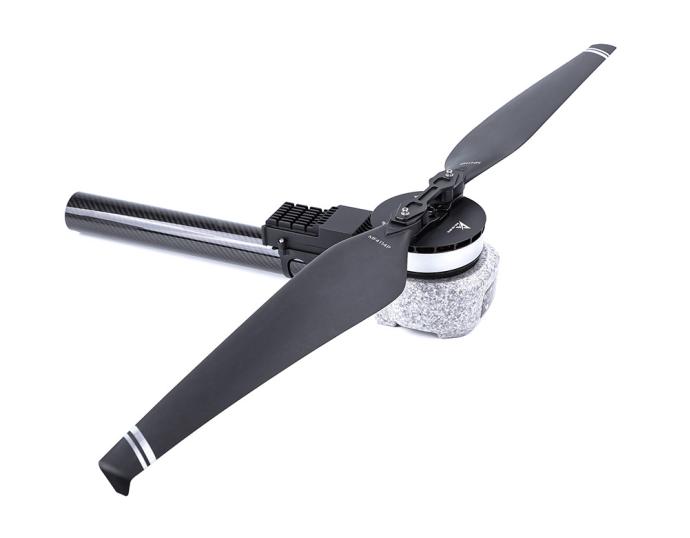

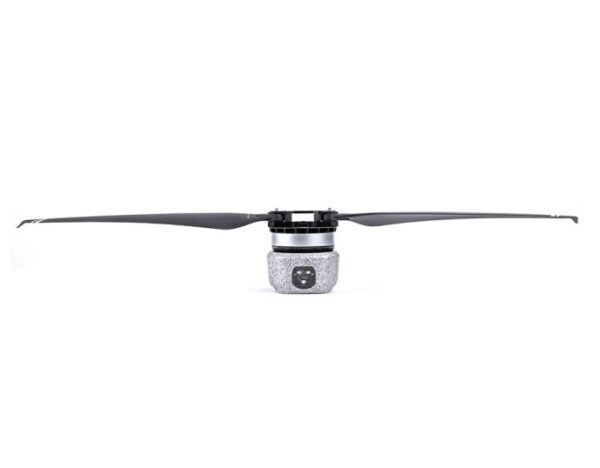

A12L-18S
Modulares Stromversorgungssystem
A12L-18S
Motor
18S FOC 150A
Geschwindigkeitsregler
MF4315P
Propeller
A12L-18S Empfohlene Konfiguration
Einhängevolumen
30L
Vierachsige landwirtschaftliche
Pflanzenschutzdrohne
Pflanzenschutzdrohne
Einhängevolumen
40L
Sechsachsige landwirtschaftliche
Pflanzenschutzdrohne
Pflanzenschutzdrohne
Gewicht beim Start
60~72kg
Vierachsiges UAV mit mehreren Rotoren
Gewicht beim Start
90~108kg
Sechsachsige Multirotor-Drohne
Technische Zeichnung
Grundlegende Parameter In Excel exportieren
| Modellname | A12L KV70 | Anwendbarer durchmesser des carbonrohrs | 50mm |
| Konfiguration des pakets | A12L-18S (Motor)+18S FOC 150A (ElektronischeGeschwindigkeitsregelung)+ MF4315P (Propeller) |
Drahtmaterial, drahtnummer, farbe | Stromkabel: 10 # AWG rot schwarz Signalleitung: 5P teflondraht |
| Empfohlene batterien | 14~18S (LiPo) | Kabellänge | 1700±5mm |
| Einachsige Nennzugkraft | 15~18kg | Gewicht der gesamten maschine inkl. leitungen (Inklusive klinge) | 2400±2%g |
| Nennzugkraftwirkung | 8.8g/W (16.2kg) | Schutzniveau | IPX6 |
| Maximale Zugkraft | 38.5kg | Umgebungstemperatur bei betrieb | -20～55℃ |
| Motor-parameter | |||
| Größe des stators | 111*18mm | KV | 70 |
| ESC-parameter | |||
| Gasbereich | 1100~1940us | Maximale spannung | 76V |
| Art der kommunikation | DRONE CAN、 UAV CAN、 CUBE CAN |
Maximaler strom (kurze dauer) | 150A (Offene umgebung und temperatur ≤60℃) |
| Kontrollmethode | PWM/CAN | BEC | / |
| Parameter der klinge | |||
| Spezifikationen und modelle | MF4315P (Polymer) | Länge | 43Zoll (1090.7mm) |
Test-Parameter In Excel exportieren
| Modell | Spannung (V) |
Gashebel (%) |
Strom (A) |
Umfassende kraftwirkung (g) |
Drehmoment (N*m) |
Drehzahl | Wirkungsgrad des motors (%) |
Umfassende kraftwirkung (gf/W) |
Motor temperatur (℃) |
|
| A12L KV70 + 18S FOC 150A + MF4315P |
69 | 30% | 6.87 | 6090 | 2.98 | 1296 | 85.40 | 12.90 | 165 (Umgebungs temperatur: 34.2) |
|
| 35% | 10.42 | 8333 | 4.01 | 1518 | 88.60 | 11.60 | ||||
| 40% | 15.06 | 10890 | 5.19 | 1728 | 90.20 | 10.50 | ||||
| 45% | 20.55 | 13492 | 6.41 | 1926 | 91.30 | 9.50 | ||||
| 50% | 26.81 | 16217 | 7.68 | 2106 | 91.40 | 8.80 | ||||
| 55% | 34.19 | 19141 | 9.00 | 2304 | 92.00 | 8.10 | ||||
| 60% | 42.02 | 22001 | 10.29 | 2454 | 91.20 | 7.60 | ||||
| 65% | 50.39 | 24514 | 11.49 | 2634 | 90.90 | 7.00 | ||||
| 70% | 59.13 | 27067 | 12.68 | 2766 | 90.00 | 6.60 | ||||
| 75% | 68.63 | 29569 | 13.89 | 2898 | 88.90 | 6.20 | ||||
| 80% | 78.26 | 31996 | 14.98 | 3027 | 87.90 | 5.90 | ||||
| 85% | 88.71 | 34306 | 16.06 | 3150 | 86.50 | 5.60 | ||||
| 90% | 96.27 | 35900 | 16.73 | 3225 | 85.10 | 5.40 | ||||
| 95% | 103.59 | 37346 | 17.36 | 3300 | 84.00 | 5.20 | ||||
| 100% | 109.88 | 38588 | 17.90 | 3365 | 83.30 | 5.10 | ||||
| Die Temperatur des Motorgehäuses nach 2 Minuten Motorbetrieb bei 80% Drosselklappe. (Diese Daten stammen aus der T-MOTOR-eigenen Testplattform und dienen lediglich als Referenz für die Auswahl. Die endgültige Auslegung ist T-MOTOR vorbehalten.) |
||||||||||
Diagramm zur Analyse
Lastkurve Diagramm

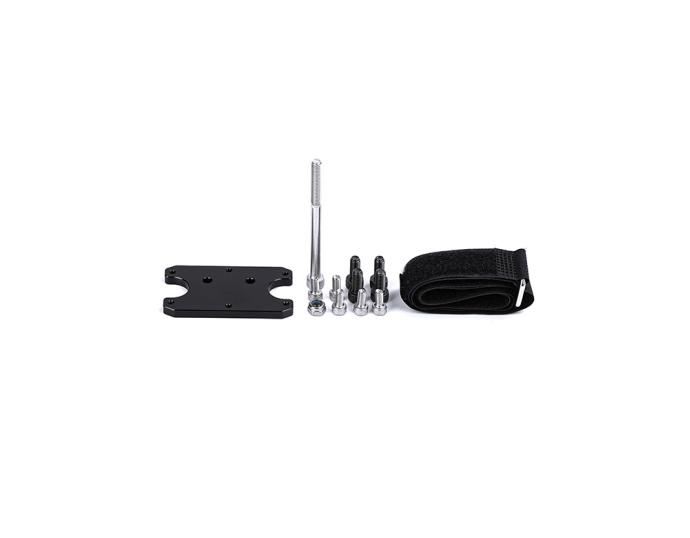

Verpackungsliste
Bevor Sie dieses Produkt verwenden, überprüfen Sie bitte, ob alle oben genannten Artikel in der Produktverpackung enthalten sind. Wenn etwas fehlt, wenden Sie sich bitte rechtzeitig an den Online-Kundendienst oder hinterlassen Sie uns eine Nachricht: onlinesales@tmotor.com
