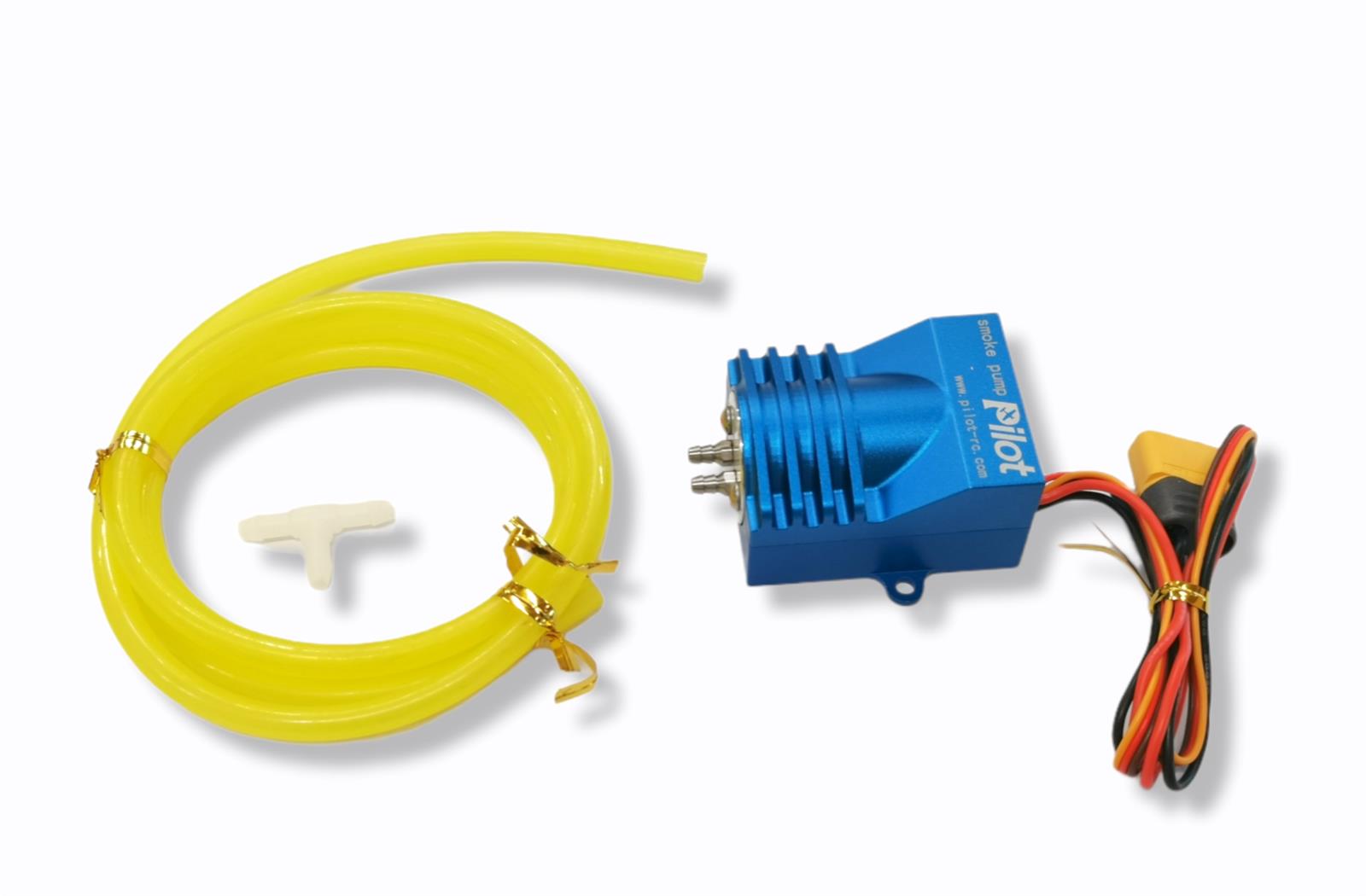

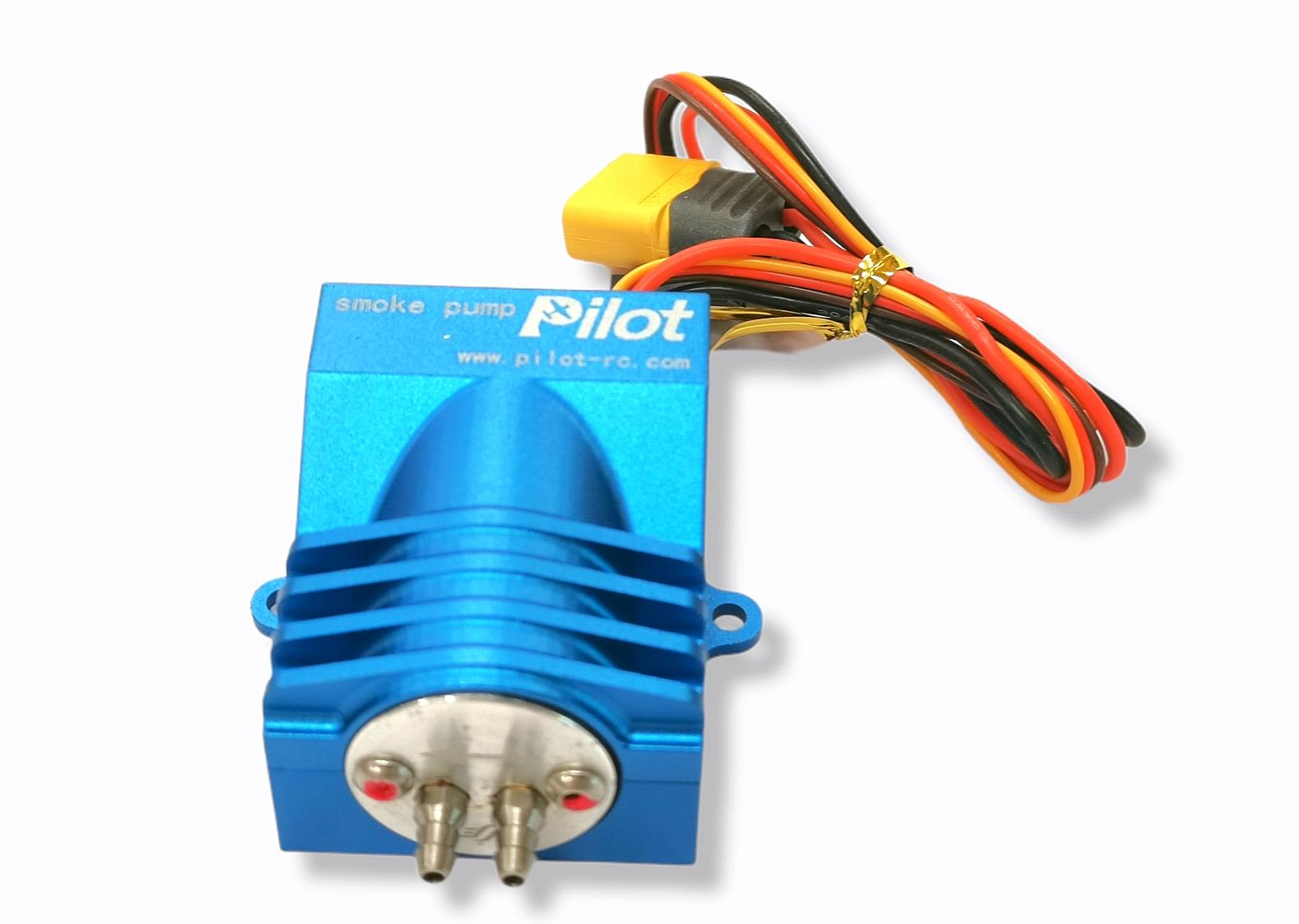

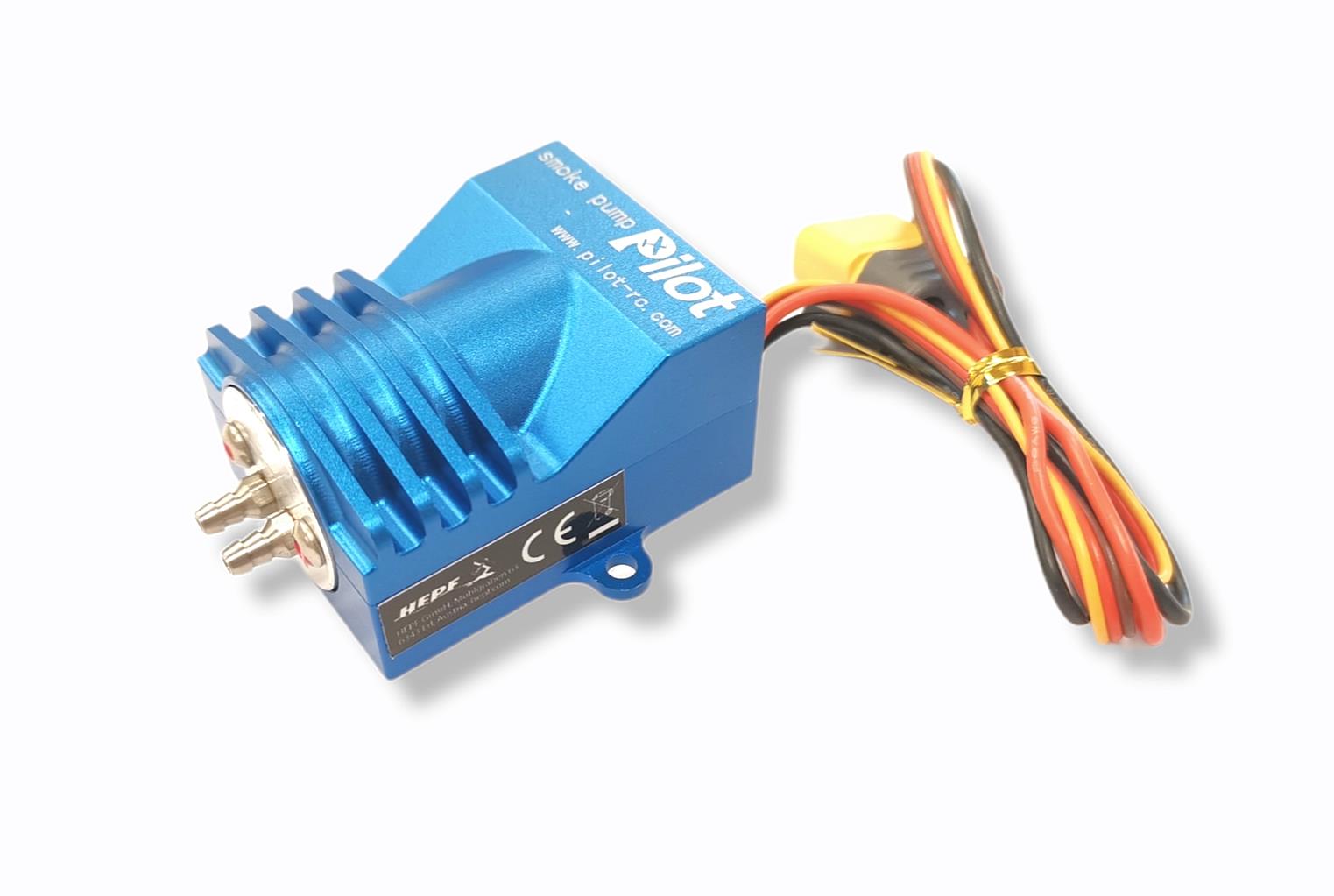

Pilot Rc Rauch Pumpe Alu

Description

Rauchpumpe für Benzinmotoren zur Verwendung mit handelsüblichem Rauchöl.

Die Pilot-RC Rauchpumpe ist einfach zu installieren und noch einfacher einzurichten. Befolgen Sie die unten beschriebenen grundlegenden Schritte und starten Sie im Handumdrehen Rauchschwaden!

Wählen Sie zwischen kontinuierlichem Rauchen oder intermittierendem Rauchen, beides bei jedem gewünschten Durchfluss, also egal welches Design Sie wünschen, wir haben Sie abgedeckt.

Installation:
Die Rauchpumpe wird mit nur zwei Anschlußkabel geliefert:

Futaba-Anschluss für Signal – Verbinden Sie Ihren Receiver oder Ihre Powerbox mit dem Ausgang, den Sie zur Steuerung der Ein-/Aus-Position sowie des Durchflusses verwenden.
XT60-Anschluss für die Stromversorgung – Schließen Sie einen 2S-Lipo an den Stromeingang an (Spannungseingang 6,8 V-13.0 V).
Wir empfehlen nicht , beide Sätze positiver und negativer Drähte zu verbinden, um Strom direkt vom Empfänger oder der Powerbox zu ziehen!
Schließen Sie die Pumpennippel an den Rauchbehälter und die Abluftrohre an und achten Sie dabei besonders auf die Strömungsrichtung, die auf der Pumpe mit einem eingravierten Pfeil gekennzeichnet ist.

Einrichten:
Die gesamte Einrichtung erfolgt über das Funkgerät unter Verwendung eines einzigen Kanals:

-100% bis -30% Funksignal, die Pumpe ist EIN mit einem intermittierenden Rauchstrom. Je höher der %-Wert, desto mehr Kraftstoff fließt.
-30% bis +30% Funksignal (Kanalmitte) die Pumpe ist AUS
+30% bis +100% Funksignal, die Pumpe ist EIN mit kontinuierlichem Rauchfluss. Je höher der %, desto mehr Kraftstofffluss
Sie können die aktuelle Situation auch über die LED an der Rauchpumpe ablesen:

Durchgehend rot: Strom ist eingeschaltet, Spannung ist falsch (unter 6,8 V oder über 13,0 V)
Rot blinkend: Überstrom, bitte überprüfen Sie, dass die Pumpe nicht blockiert oder blockiert ist
Blau behoben: Funksignal verloren
Blau blinkend: Pumpe läuft, im intermittierenden Durchflussmodus
Festes Grün: Strom ist eingeschaltet, Spannung ist korrekt (zwischen 6,8 V und 13,0 V)
Grün blinkend: Pumpe läuft, im Dauerflussmodus
