Kugelgelenk 3mm Bohrung M4 Gewinde

Beschreibung

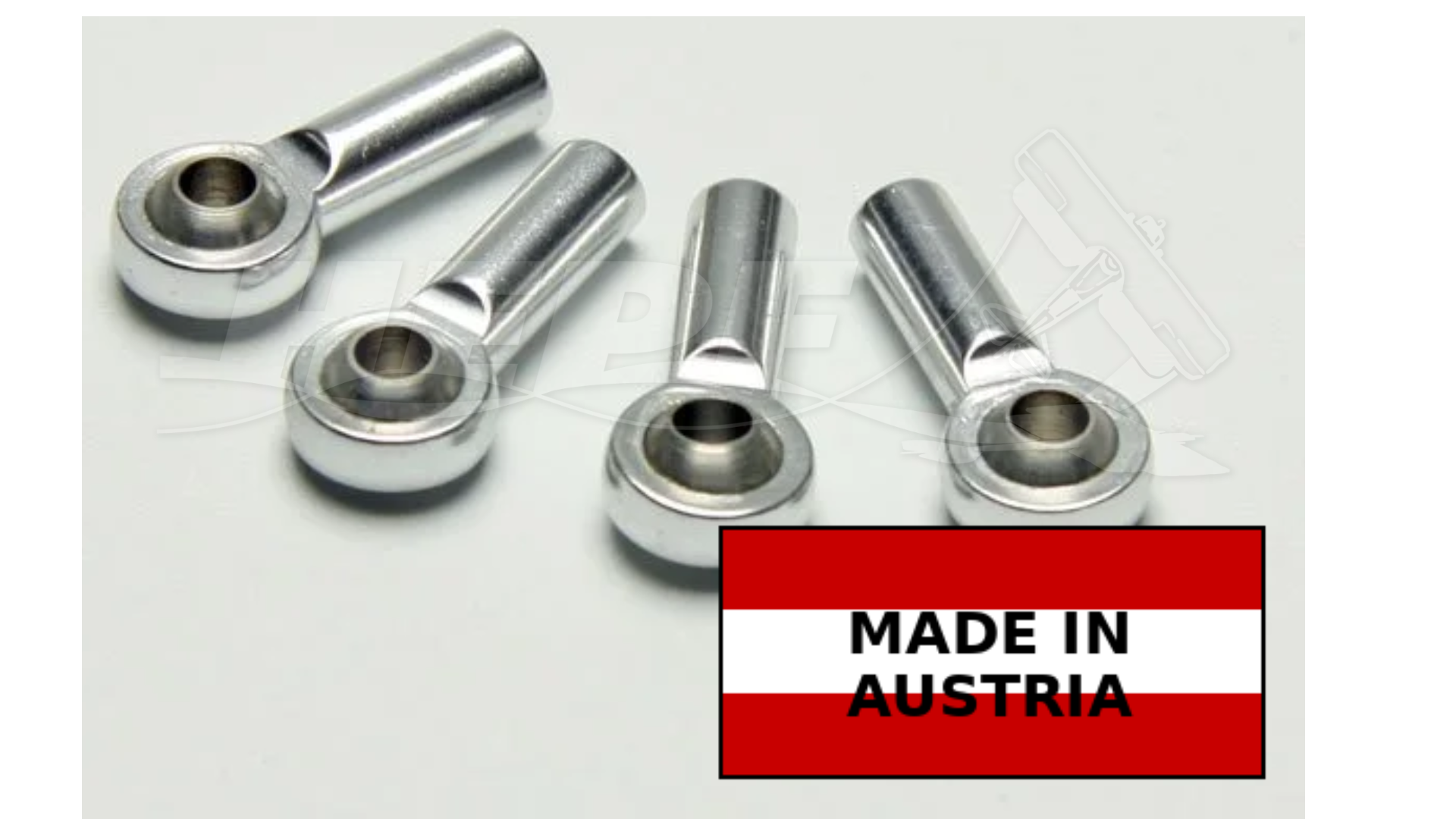

Kugelgelenk 3mm Bohrung M4 Gewinde Absolut spielfrei, eigene Entwicklung 1 Stück!

Das Kugelgelenk KK4-AT mit Ø3 mm Durchgangsbohrung und M4-Innengewinde ist eine hochwertige, präzise gefertigte Verbindungskomponente für mechanische Anwendungen mit hohen Anforderungen an Stabilität, Beweglichkeit und Verschleißfestigkeit.

Gefertigt aus hochfestem Aluminium EN AW-7075 T6, bietet das Gehäuse eine ausgezeichnete Kombination aus geringem Gewicht und hoher Festigkeit (Rm ≥ 540 MPa). Die integrierte Kugel aus gehärtetem Edelstahl (AISI 420C, HRC 54–60) sorgt für eine langlebige, verschleißarme Lagerung und ermöglicht eine gleichmäßige Bewegung bei gleichzeitig hoher Belastbarkeit.

Das eingesetzte Messingelement (CW614N / MS58) gewährleistet eine saubere Gewindeführung und erhöht die Lebensdauer der Gewindeverbindung. Dank kompakter Bauweise (Gesamtlänge 27 mm) eignet sich das Kugelgelenk ideal für Anwendungen mit begrenztem Bauraum.

Typische Einsatzbereiche sind:

• Maschinenbau & Automation

• Modellbau & Robotik

• Vorrichtungsbau

• Feinmechanische Anwendungen

Das Produkt entspricht relevanten Normen (DIN 7168, DIN ISO 13715) und ist RoHS-konform.

🔧 Technische Daten

• Gesamtlänge: 27 mm

• Gewinde: M4 Innengewinde (Tiefe 11 mm)

• Bohrung: Ø 3 mm (durchgehend)

• Kugeldurchmesser: 8 mm

• Kopfdurchmesser: 12 mm

• Schaftdurchmesser: 6 mm

Materialien:

• Gehäuse: EN AW-7075 T6 Aluminium

• Kugel: AISI 420C, gehärtet

• Einsatz: Messing (CW614N / MS58)
