JetCat Telemetrie Adapter

Telemetrie Adapter

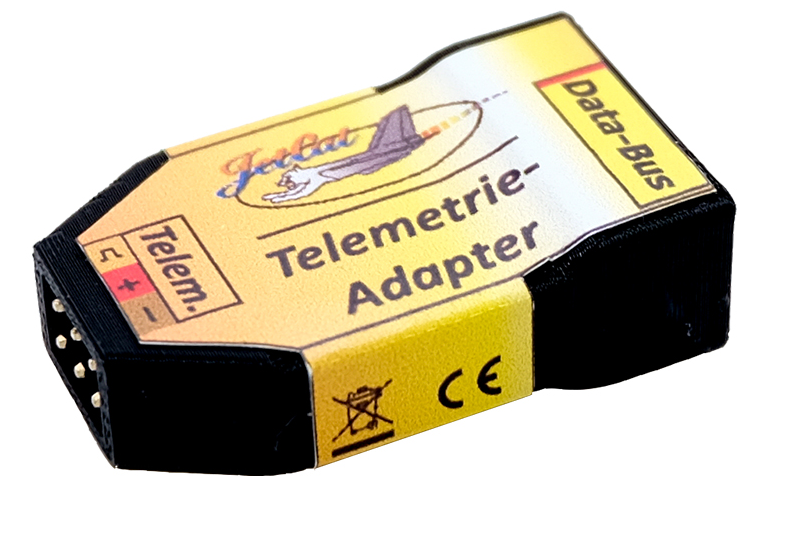

Der JetCat Telemetrie Adapter wird direkt an den ECU-Datenbus angeschlossen.
Der Ausgang des Telemetrie-Adapters geht dann typischerweise direkt zum Empfänger
(Telemetrie Eingang des Empfängers).

Der Adapter besitzt zwei parallelgeschaltete Ausgänge, so dass am 2.ten Ausgang ein weiteres Gerät oder Sensor angeschlossen werden kann.

Folgende Werte können abhängig vom verwendeten System übertragen werden:

• Abgastemperatur in °C
• Turbinen Soll Drehzahl in 1/min
• Turbinen Ist-Drehzahl in 1/min
• Pumpenspannung in V
• Spannung des Turbinen Akkus in V
• Stromaufnahme in A. Nur bei ECU V10.0 oder höher
• Akkukapazität in mAh (Turbinen Akku). Nur bei Turbinen mit Generatorfunktion (z.B. P220RXi; P180-NX)
• Turbinenzustand und Fehlercodes
• Restkraftstoff in ml / Restkraftstoff in %
• Kraftstoffdurchfluß in ml/min
• Flughöhe in Meter. Nur bei ECU V10.0 oder höher
• Schub in N
• Fluggeschwindigkeit in km/h (bei angeschlossenem AirSpeed Sensor)
• Drehzahl 2. Welle (Propellerdrehzahl bei Turboprops bzw. Hauptrotordrehzahl bei Helikoptertriebwerken)

Derzeit unterstützte Telemetriesysteme (ECU V10 mit Firmware ab 10.3S erforderlich):

• Multiplex Sensor Bus (MSB v2) (M-Link Telemetrie)
• HoTTv4
• Futaba S.Bus (Futaba-sensorenliste.pdf)
• Jeti Telemetrie (ab KW2/2017, bereits vor KW2/2017 ausgelieferte Telemetrie- Adapter müssen für die Jeti- Funktionalität ein kostenloses Firmwareupdate über unseren Service erhalten)

ACHTUNG:

• ECU V5/6:  LED I/O Platine 61108-0000 mit 8-pol ERNI Buchse notwendig
• ECU V10/12  LED I/O Platine Mini 61108-0050 notwendig
• ECU V6 mit Firmware ab 6.42 erforderlich oder höher
• ECU V12 mit Firmware ab 12.65 erforderlich oder höher
