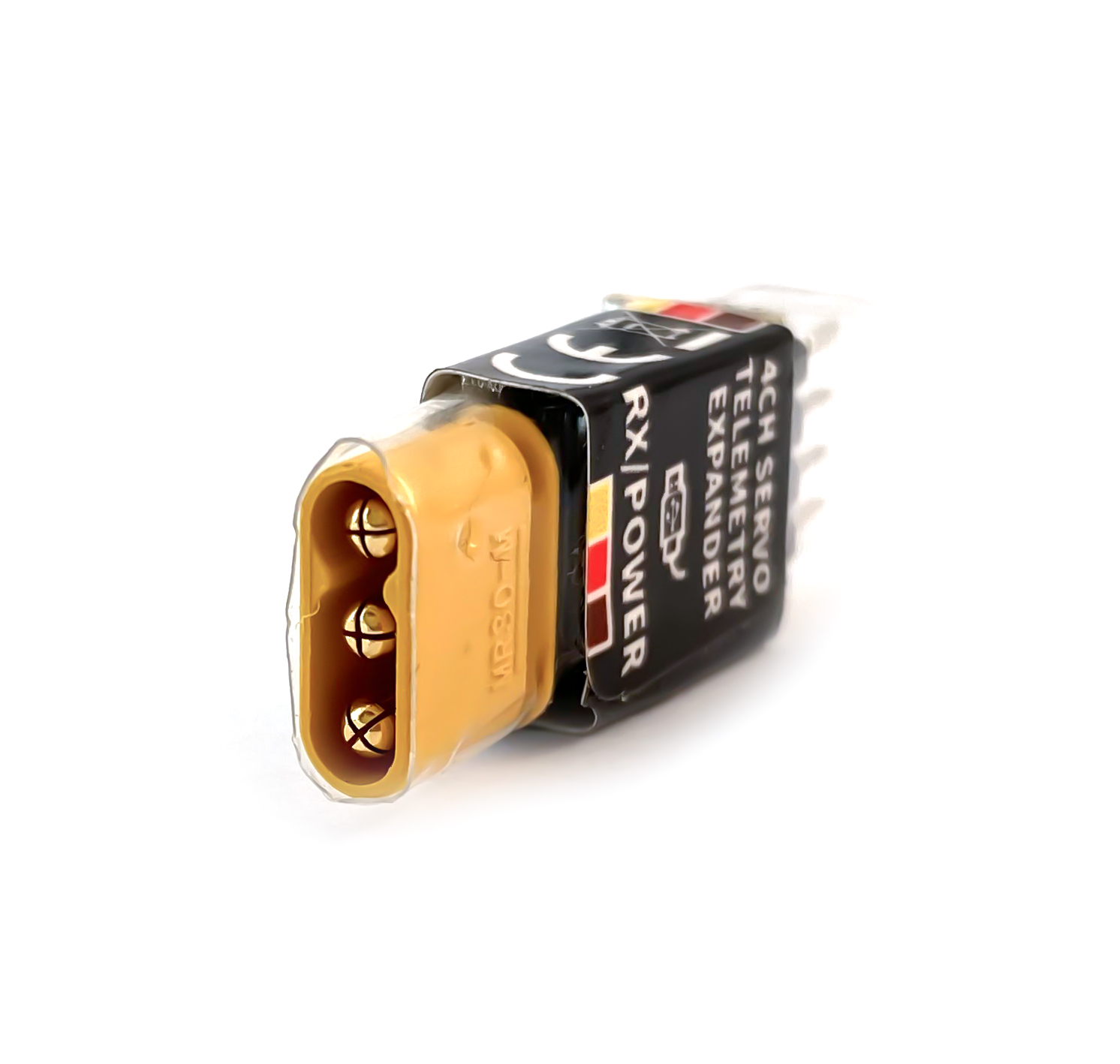

HEPF SE4 Expander

Beschreibung

Der Servo Expander SE4 ist ein Gerät, das das serielle Bussignal in Standard-PWM-Servoausgänge umwandelt. Er bietet bis zu vier konfigurierbare Servoausgänge mit optionaler Output-Period und eine Fail Safe Einstellung.

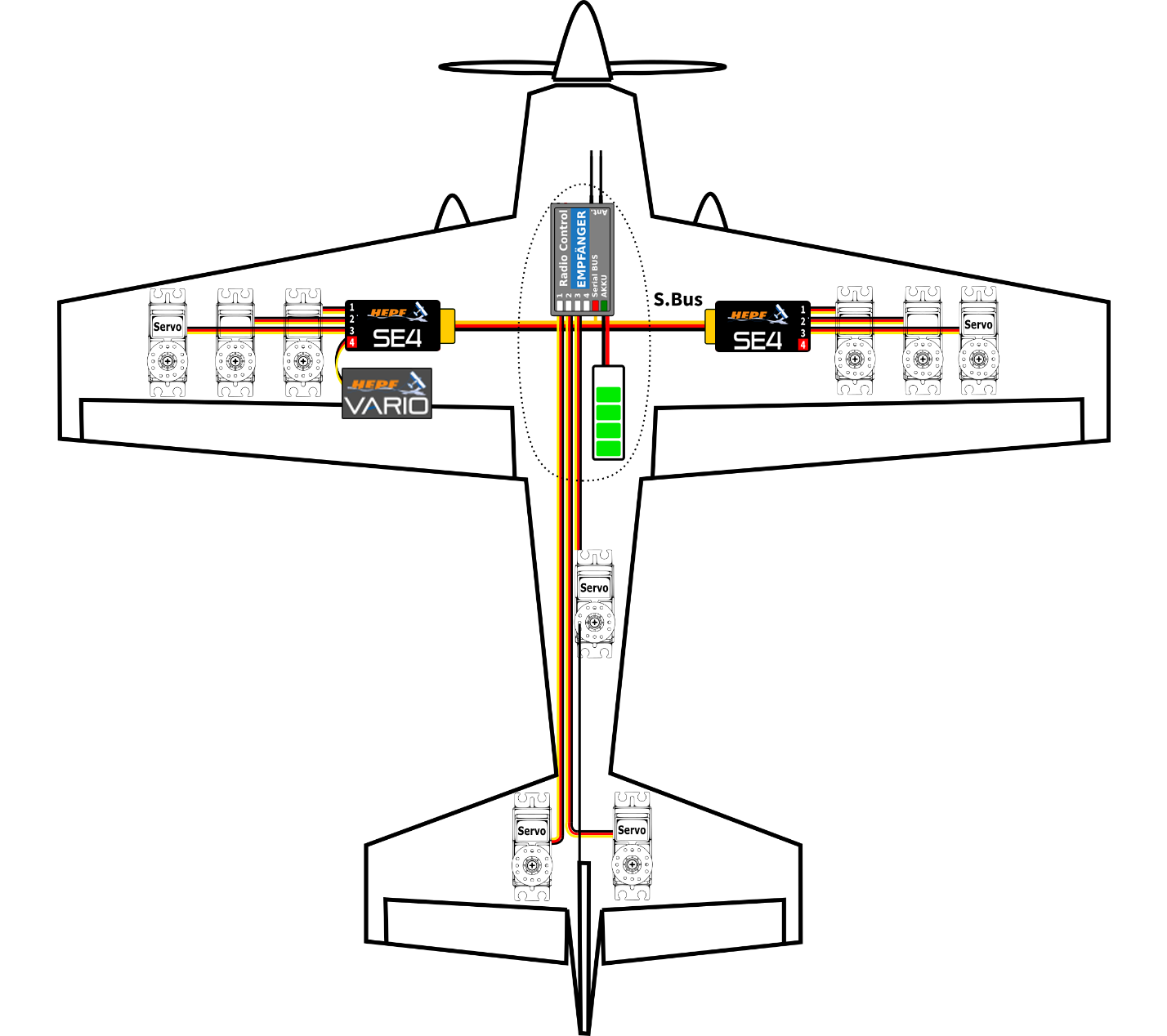

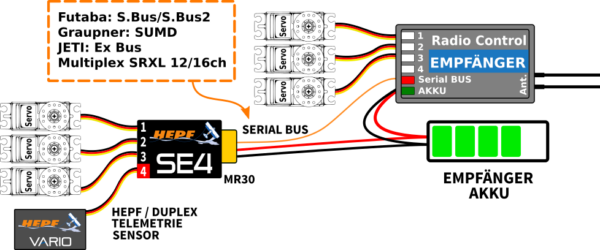

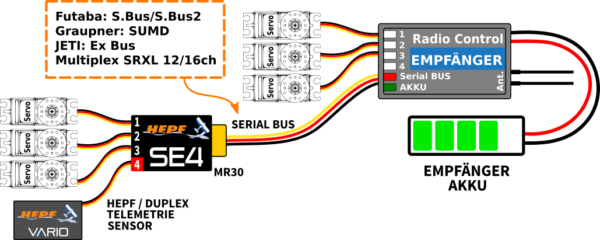

Der SE4 ist die perfekte Wahl für Modelle mit vielen Servos, um Komplikationen mit Kabeln zu vermeiden und um eine einfache Ansteuerung, egal ob Fügel oder Heck, zu gewährleisten, sowie Modellen mit limitierten Empfängerausgängen bei denen mehrere analoge/digitale Servos mit nur einem Kabel an einem Primärempfänger angeschlossen werden können. Wenn Sie mehr Empfängerkanäle benötigen, schließen Sie den SE4 einfach an die serielle Empfängerleitung an und weisen Sie die Ausgangskanäle frei zu.

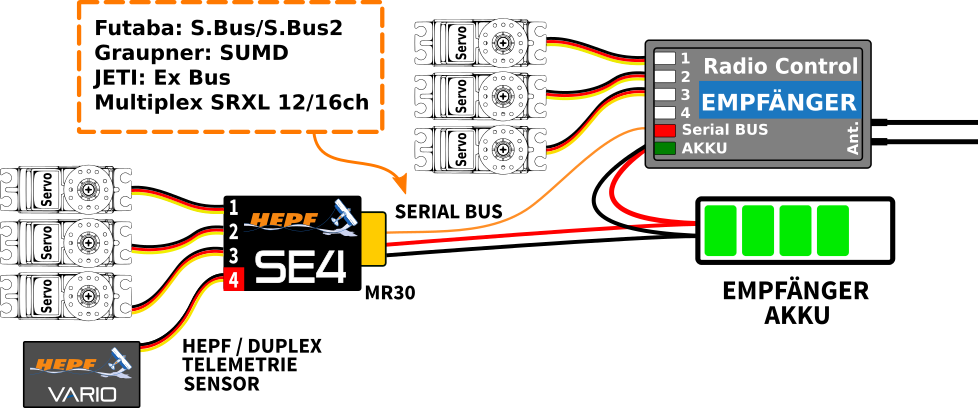

Unterstützte Protokolle

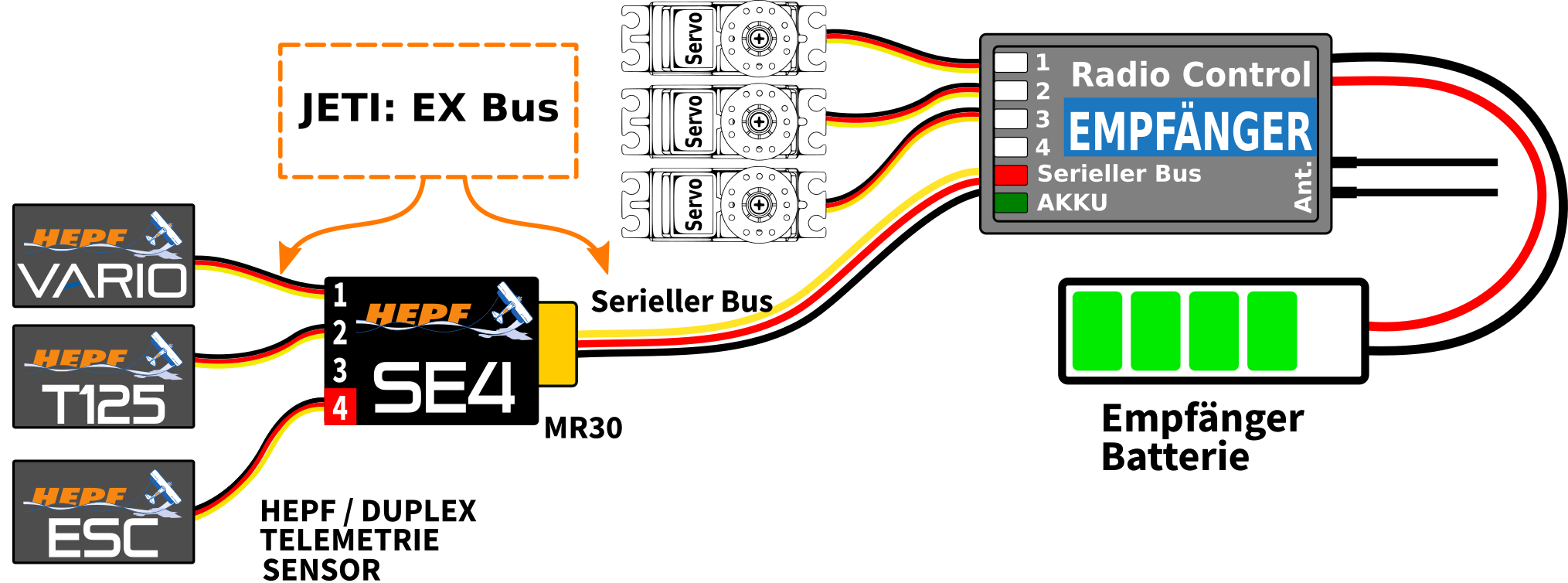

• JETI: EX Bus mit Einstellmöglichkeit am Sender, via JETI Box emulator
• Futaba: S.Bus/S.Bus2
• Graupner: SUMD, Hott Telemetrie mit Einstellmöglichkeit am Sender
• Multiplex: SRXL 12ch, SRXL 16ch

Features

• für analoge/digitale Servo
• es werden keine S-Bus Servo benötigt
• kann als Expander für mehrere zb SE6 + Telemetrieteile verwendet werden (bitte auf Max Strom achten)

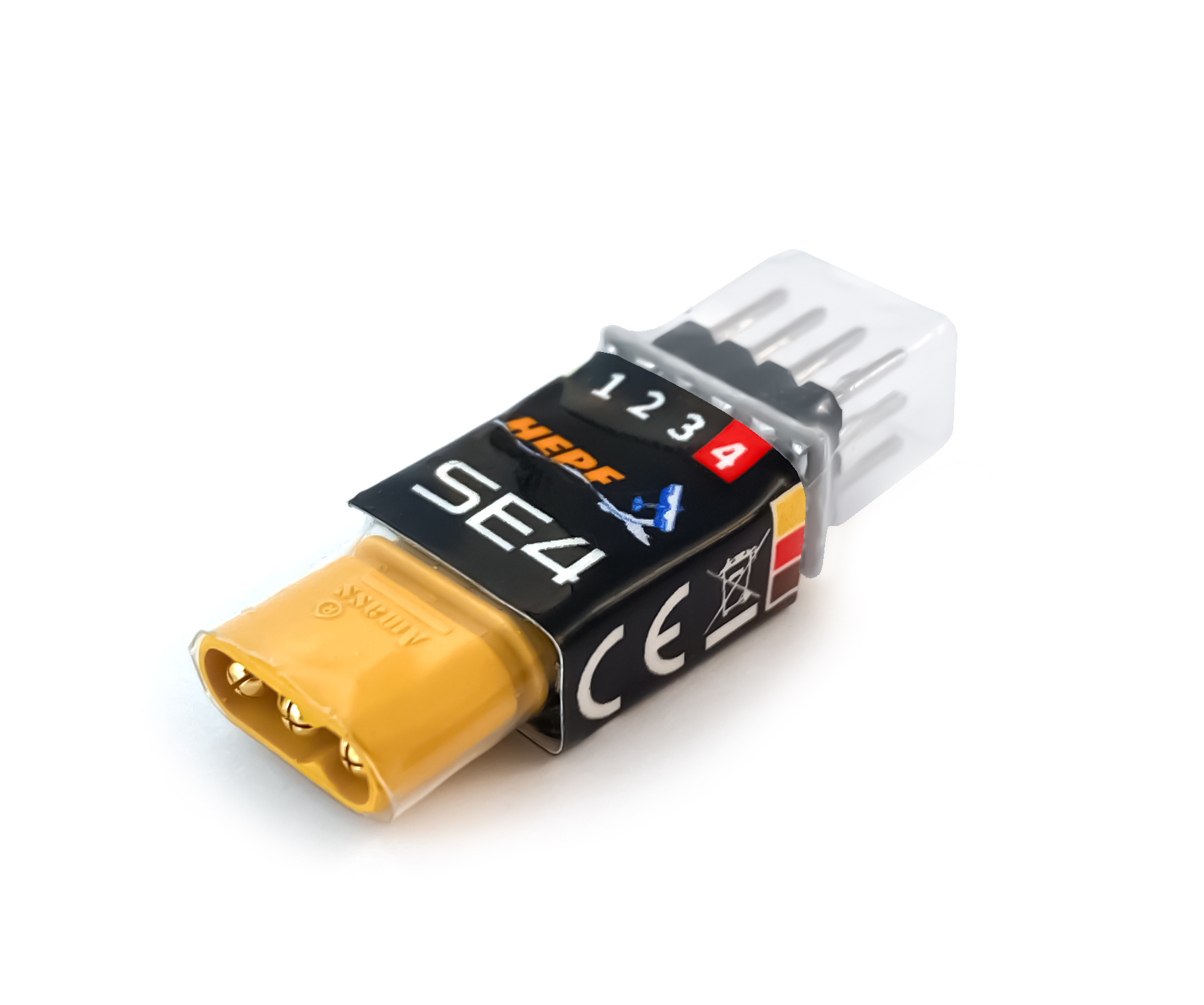

• Kleine Abmessungen und hoher Stromdurchsatz über den integrierten MR30-Stromanschluss
• Automatische Erkennung von seriellen Daten / Telemetrie nach dem Start (Jeti)

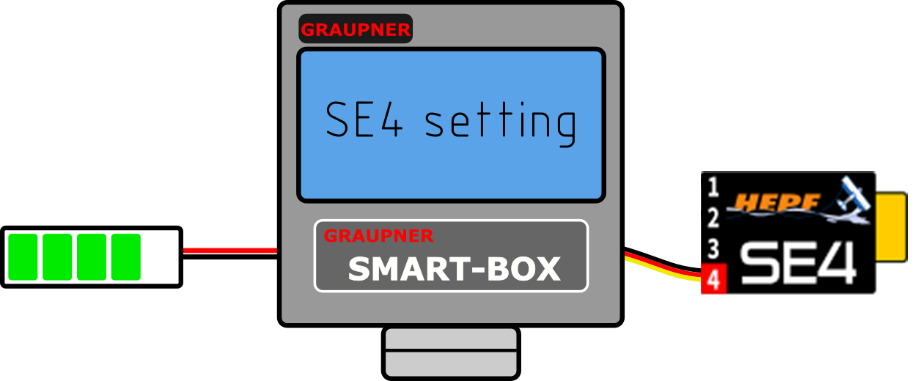

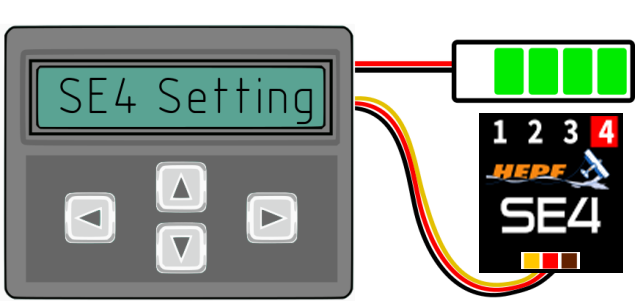

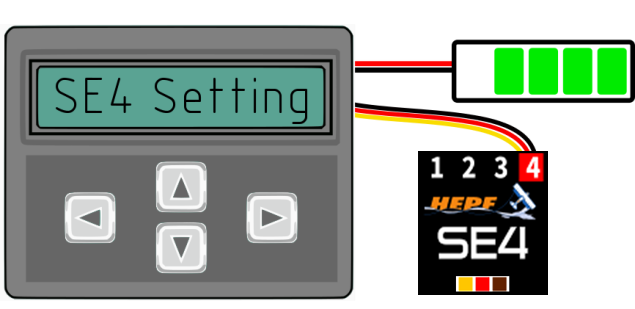

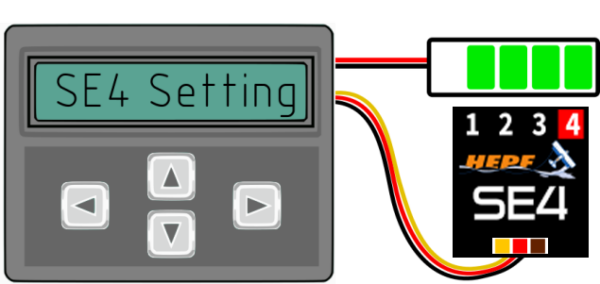

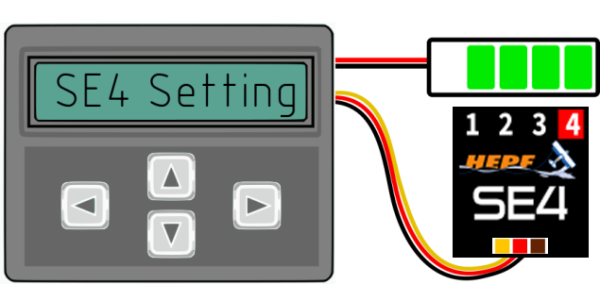

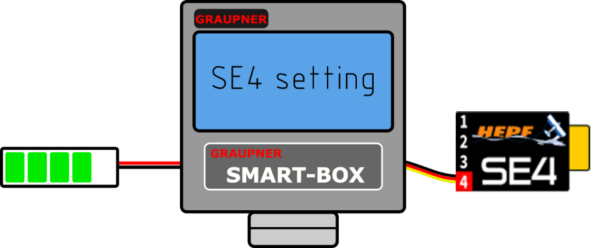

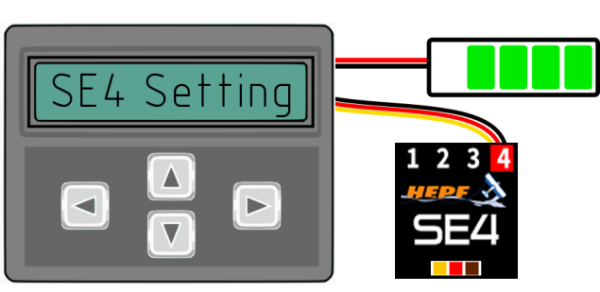

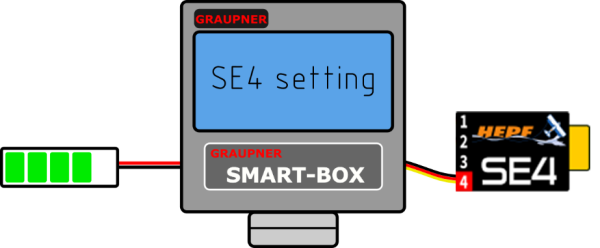

• Konfiguration über den Sender oder externes Terminal (JETIBOX/SMART-BOX) oder MAV Manager
• Firmware Updates über USB interface

Technische Daten:

• Abmessung (mit Stecker) 34x14x9mm
• Gewicht (mit Stecker) 4g
• Servo Steckplätze 3 oder 4
• Betriebsstrom 15mA
• Temperaturbereich -20 – 85°C
• Versorgungsspannung 4 – 14V (empfohlen 5-8.4V)
• Dauerstrom bis 15A
• Spitzenstrom 60A (2sec)
• Status LED ja

Versionshistorie:

Version 1.03

• Verbesserte Kompatibilität mit JETI EX Bus 24-Kanal-Modus (in Verbindung mit EX5, SE6 oder weiteren SE4-Geräte)

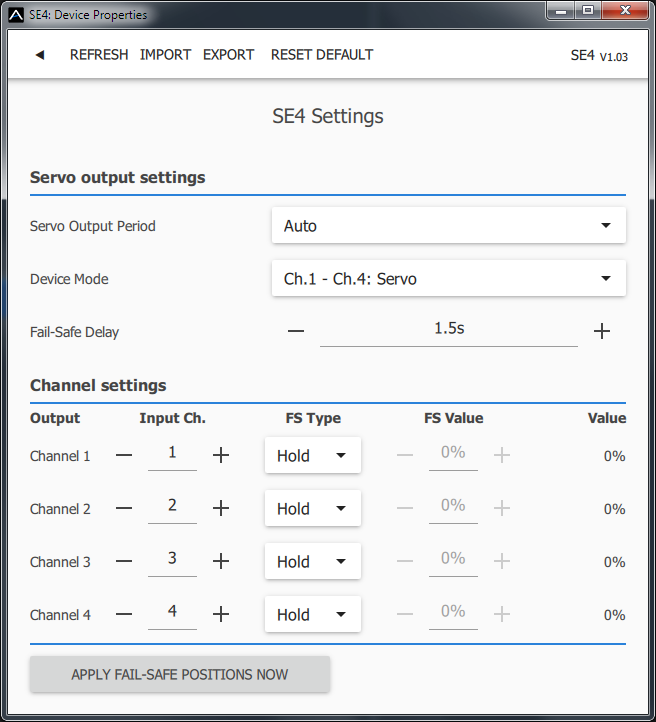

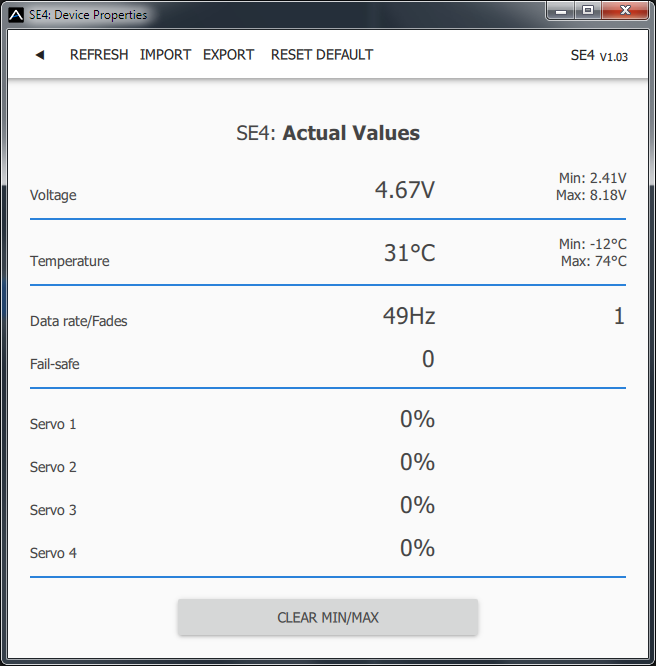

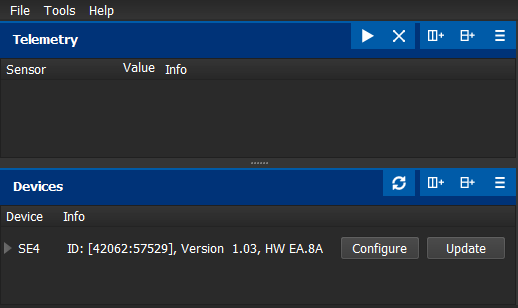

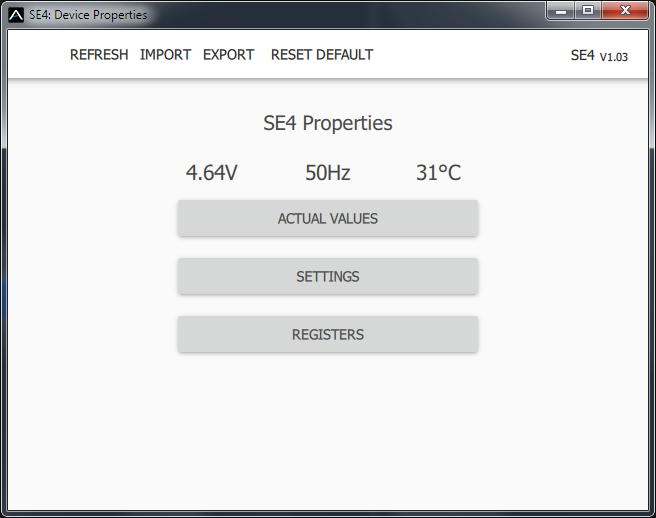

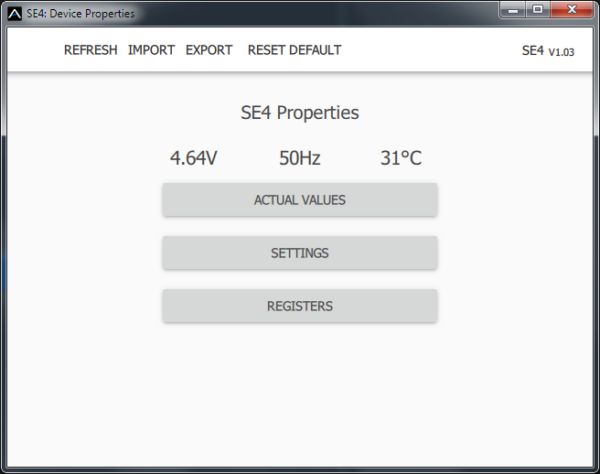

• PC-Konfigurationsunterstützung mit der MAV Manager-Software wurde implementiert. Verwenden Sie dafür MAV
  Manager-Version 1.6.0 oder höher

Version 1.02

• Verbesserte Handhabung des Telemetrie-Expander-Protokolls

Version 1.01

• Erste Version
