Description

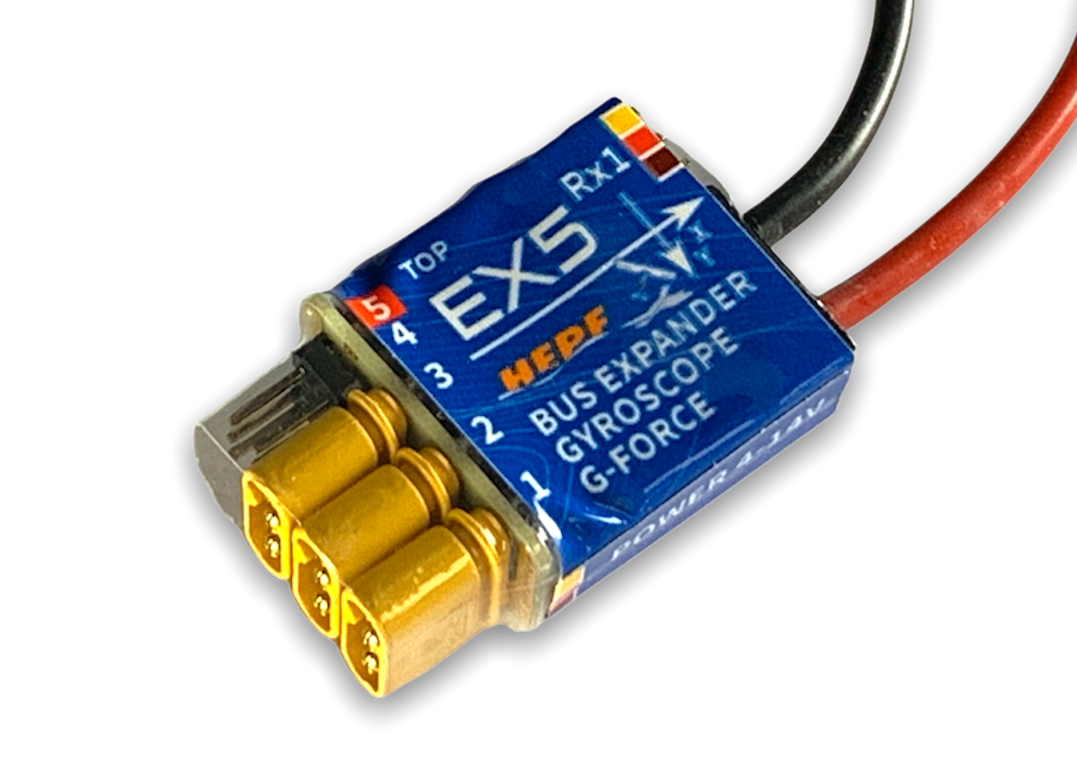

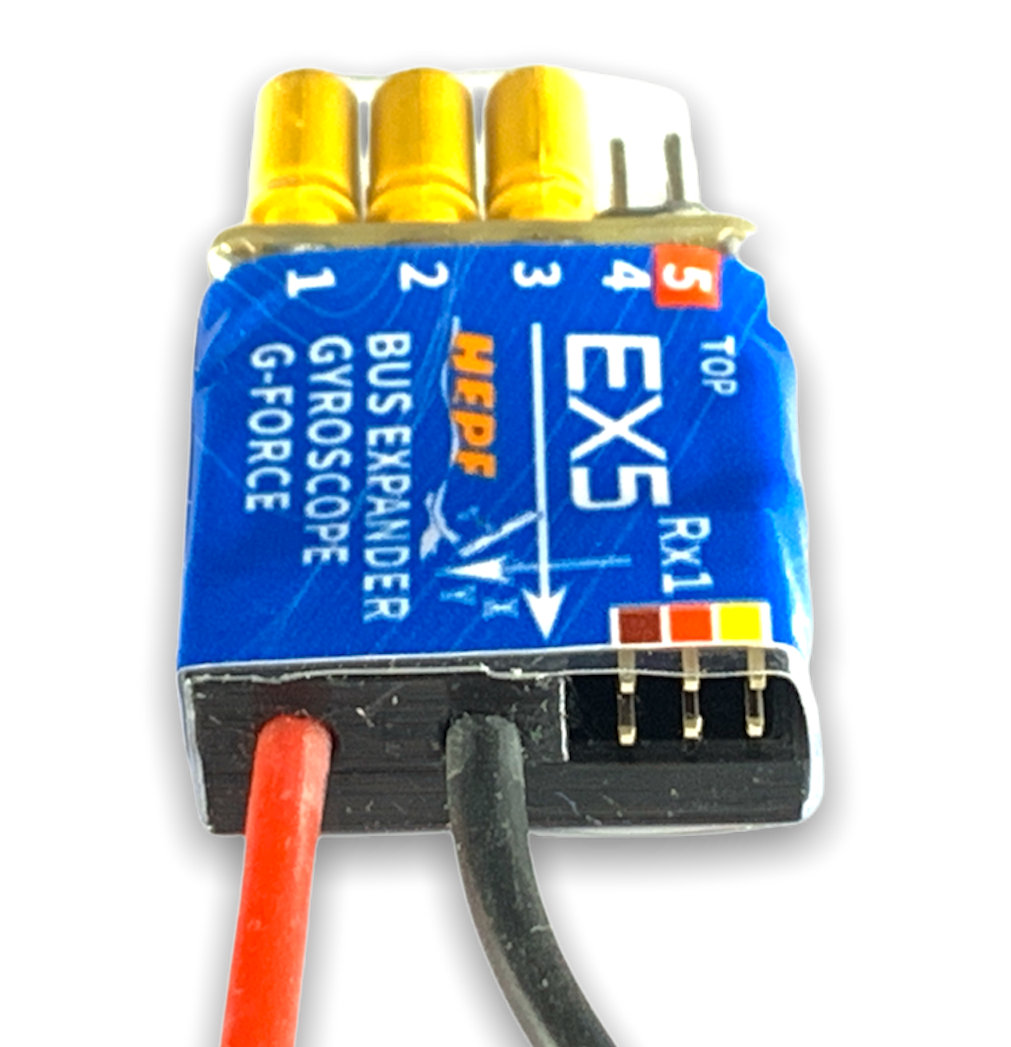

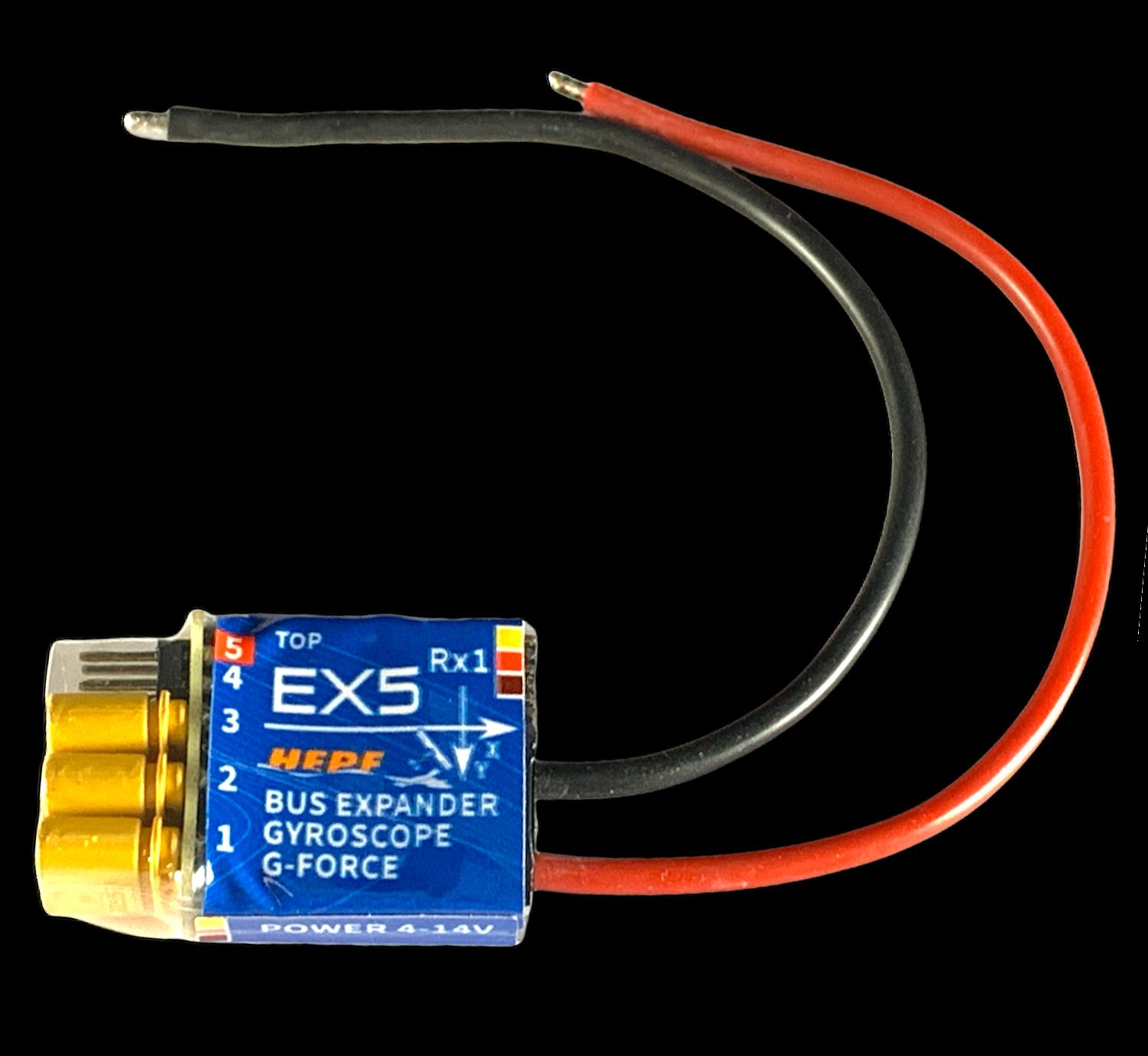

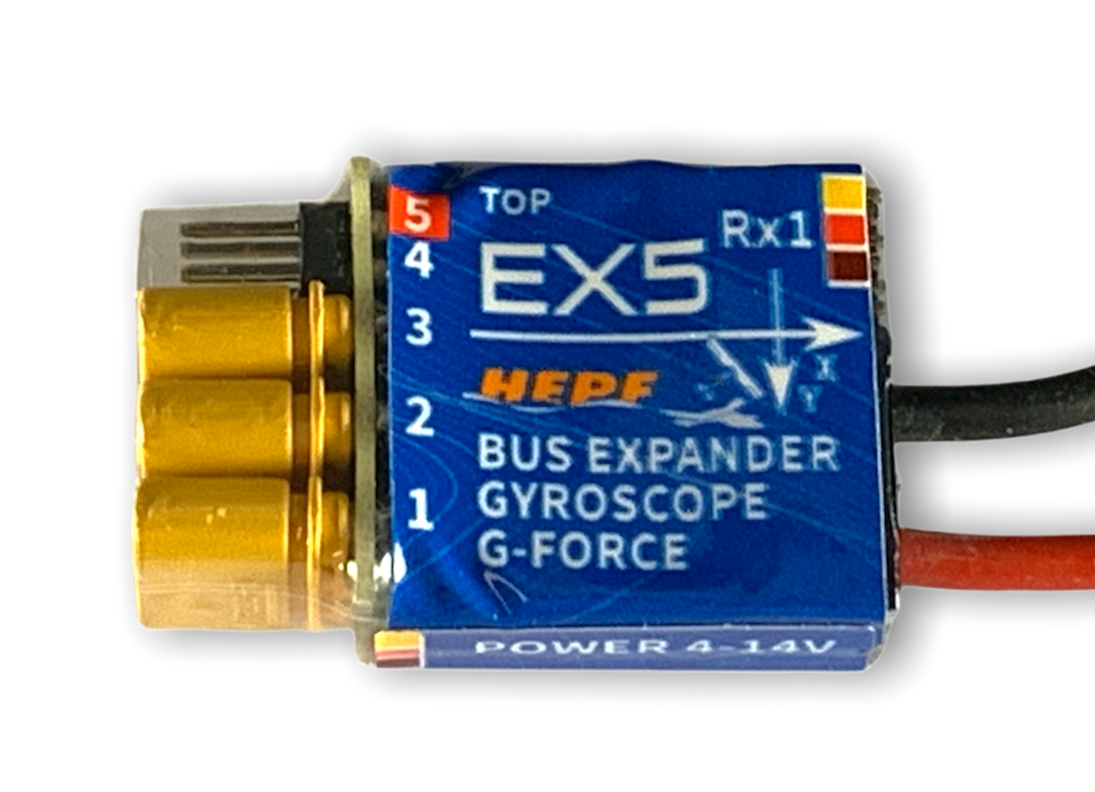

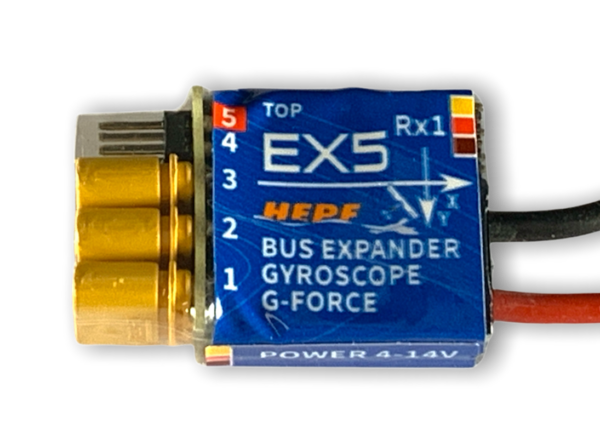

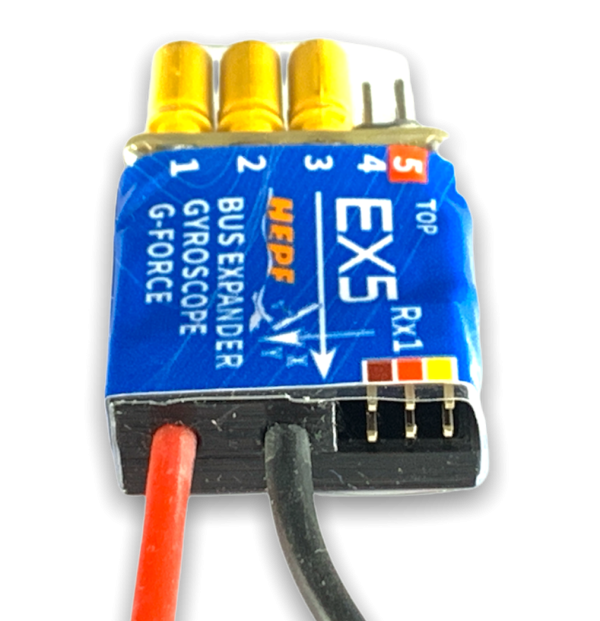

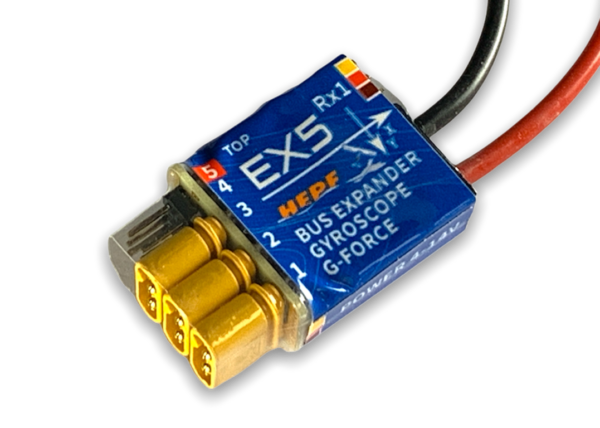

Der Servo Expander EX5 ist ein intelligenter Busmanager, der mit verschiedenen Funksteuerungssystemen kompatibel ist.
Das Gerät wandelt das serielle Bussignal von bis zu zwei Empfängern entweder in Standard-PWM-Servoausgänge oder in konfigurierbare Busausgänge um. Er bietet bis zu fünf konfigurierbare und leistungsstarke Servo-Ports mit optionaler Perioden- und Fail-Safe-Einstellung.

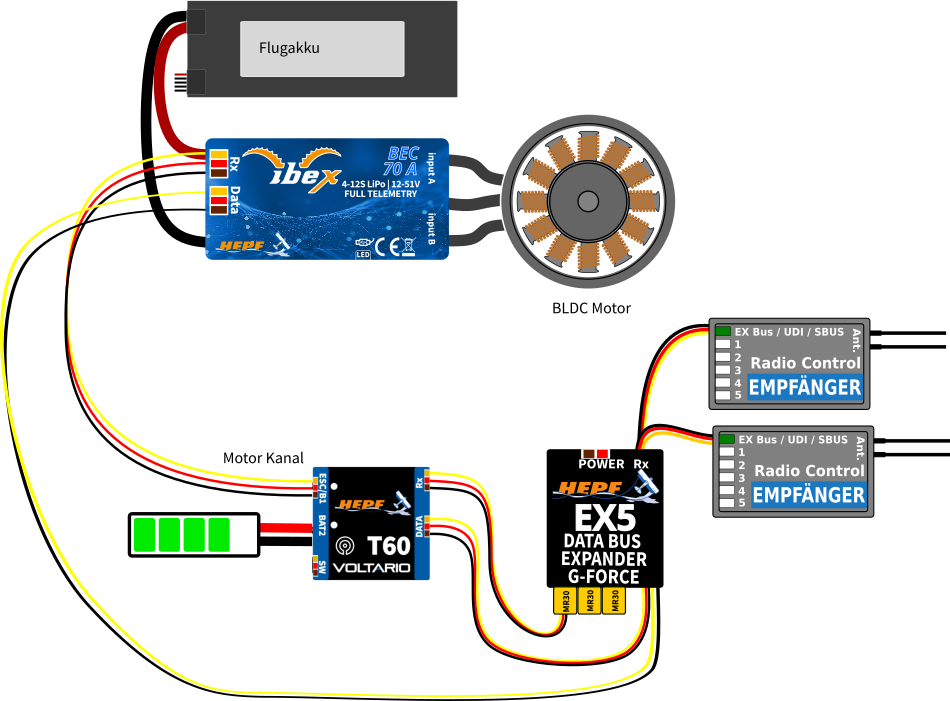

Der EX5 bietet eine Flugstabilisierung mit Hilfe des integrierten MEMS-Gyroskops/Beschleunigungssensors. Es können bis zu drei konfigurierbare Flugmodi mit jeweils unterschiedlichen Stabilisierungsverstärkungen und – einstellungen verwendet werden. In Verbindung mit anderen Geräten aus unserer Produktion, wie z. B. SE4 oder SE6, können Sie mit nur wenigen Signal-/Stromkabeln eine komplexe Installation erstellen.
Merkmale

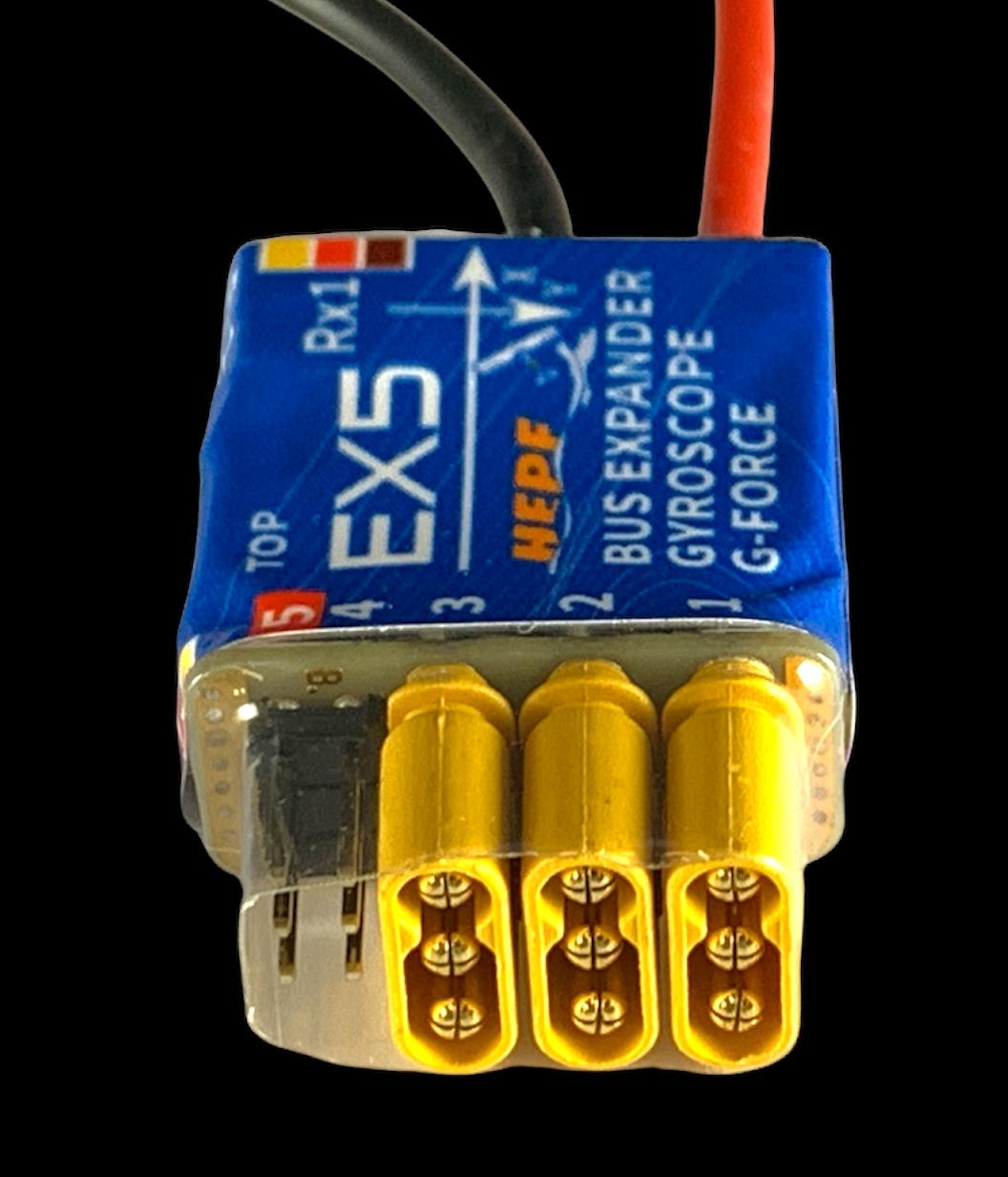

- Kleine Abmessungen und hoher Stromdurchsatz über die integrierten MR30-Leistungsstecker.
- 5-Kanal-Servo/Bus-Expander.
- Flugstabilisierung mit 3 konfigurierbaren Flugmodi.
- Gyro-stabilisierte Servoausgänge, EX-Bus, SRXL16ch. oder S.Bus.
- Automatische Erkennung der Stabilisierungskanäle – auch bei Mischungen.
- Automatische Erkennung der Geräteausrichtung im Modell.
- Telemetrie (RC-Anlagenabhängig): Temperatur, Spannung, Lage (Roll/Neigung/Gier), G-Kraft.
- Automatische Erkennung von seriellen Daten/Telemetrie nach dem Start.
- Konfiguration über den Sender oder externes Terminal (JETIBOX/SMART-BOX).
- Firmware-Updates über USB-Schnittstelle.
| Größe [mm] | 38x26x12 |
| Gewicht [g] | 16,7g |
| Servo Steckplätze | 5 |
| Betriebsstrom [mA] | 15 |
| Temperaturbereich [°C] | -20 bis + 85 |
| Versorgungsspannung [V] | 4-14 (empfohlen 5-8,4) |
| Dauer Strom [A] | 15 |
| Peak Strom [A] | 60 |
| Unterstützte Telemetrie Protokolle | Jeti, Graupner Hott, Futaba S Bus, Mutilpex |
| Status Led | Ja |
| Sensor Expander | EX Bus – bis 4 Sensoren |
| Gyro Bereich [dps] | +/- 2000 |
| Beschleunigungs Sensoren Bereich [G] | +/- 30 |
| Maximal Kabellänge [m] | 2 |
Bitte beachten Sie beim Einbau und bei der Inbetriebnahme die Anleitung!

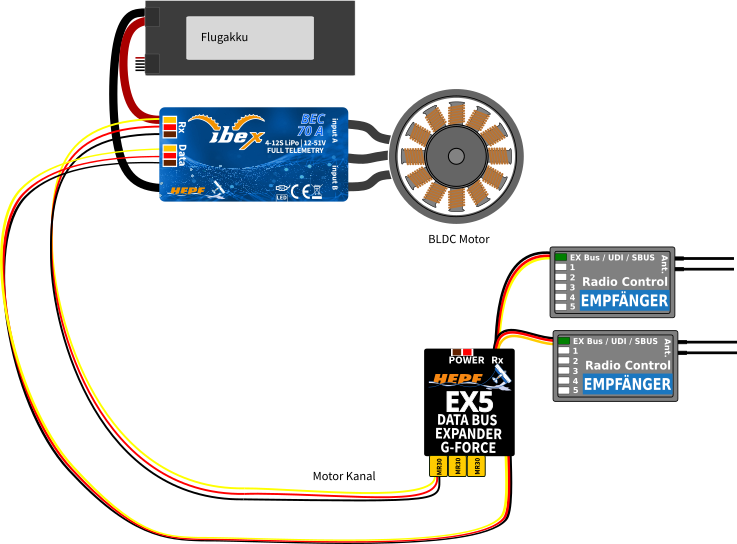

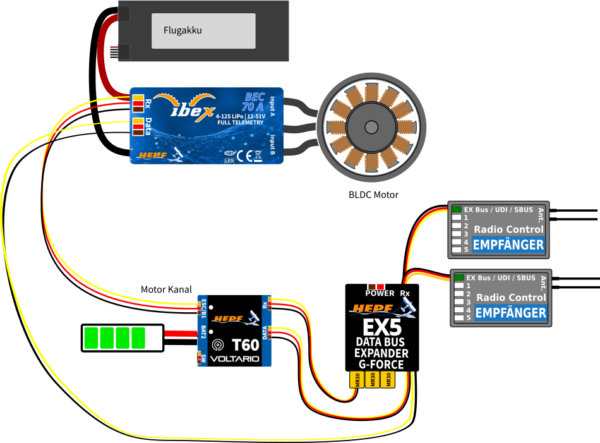

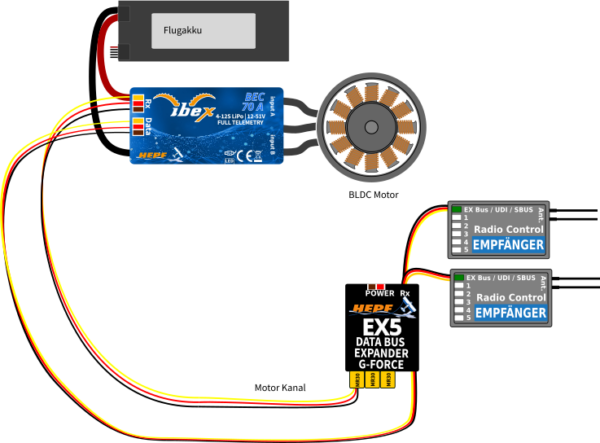

Bitte kontrollieren Sie bei einer BEC Anwendung, dass der BEC Strom für Ihre Anwendungen (Servos) ausreichend dimensioniert ist!
Lieferumfang:
EX5
Erforderlich:

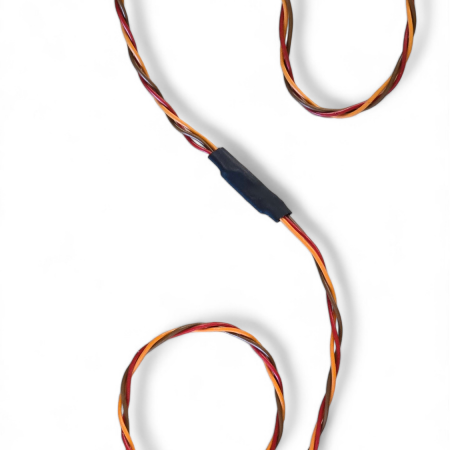

Adapterkabel
Versionshistorie:
VERSION 1.04
- Verbesserte Kompatibilität mit JETI EX Bus 24-Kanal-Modus
- Unterstützung für Rx1/Rx2-Eingänge hinzugefügt, einschließlich Telemetrie
- Anpassung der Stabilisierungsverstärkung hinzugefügt. Mit freien Buskanälen können Sie bis zu 3 Kanäle zuweisen
Steuern Sie die Stabilisierungsempfindlichkeit jeder Modellachse während des Fluges
Nachdem Sie den jeweiligen Kanal zugewiesen haben

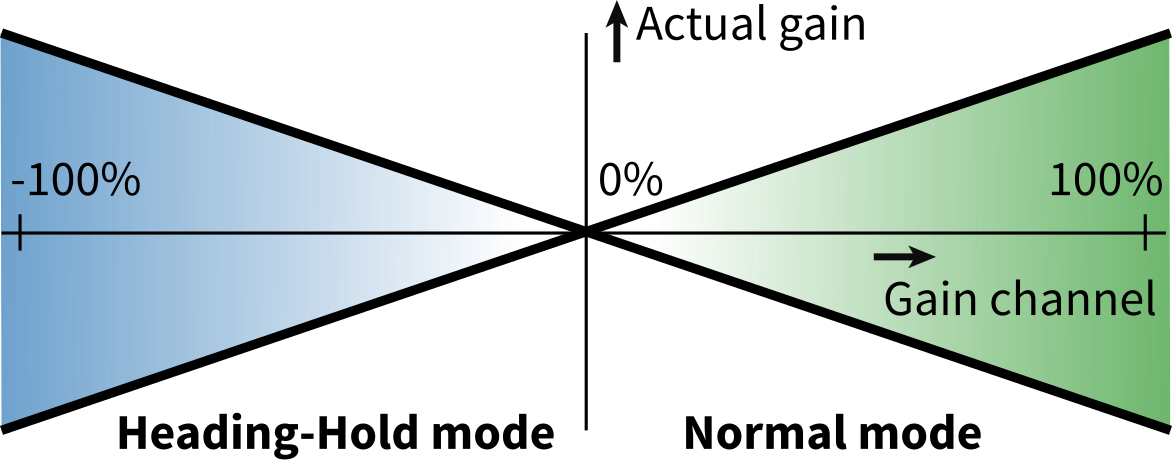

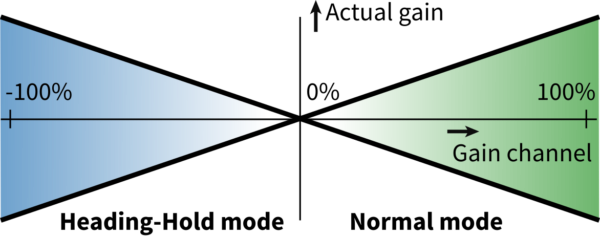

z.B. durch ein Potentiometer ist das Verhalten ähnlich wie bei einem Standardkreisel:
o Potentiometer in der Mitte (0% ~ 1,5 ms) deaktiviert effektiv die Stabilisierung, da alle Verstärkungen wird auf Null gesetzt
o Potentiometer nach links (< 1,5ms) aktiviert den „Heading Hold“ Modus
o Potentiometer nach rechts (> 1,5ms) aktiviert den „Normal“-Modus
VERSION 1.03
- Wenn EX-Bus an den Eingangsports erkannt wird und die Ports 1 bis 5 als „Bus-Ausgang“ konfiguriert sind, wird der EX-Bus ist ebenfalls auf Port 5 des EX5 eingestellt. Die JETIBOX-Verbindung ist an diesem Port dann dieser Einstellung nicht mehr verfügbar
VERSION 1.02
Deutsche Sprache hinzugefügt.
VERSION 1.01
Erstversion.
