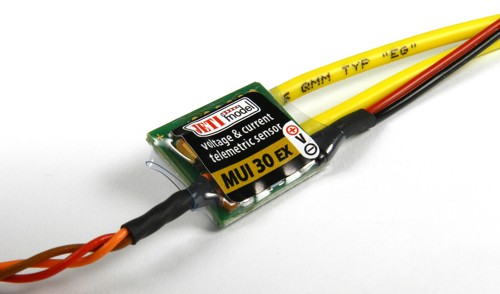

DUPLEX 2.4EX MUI 30 Spannungs/Strom-Sensor

Description

MUI30-EX:

Das Duplex-System nutzt die Vorteile der 2,4 GHz-Band für die Kommunikation. Dieses System überträgt nicht nur Steuerdaten an das Modell, sondern sendet auch Daten aus dem Modell zurück zum Sender. Die Telemetriedaten werden während des Betriebs gesammelt,  die tatsächlichen Messwerte werden in Echtzeit auf beiden LCD-Bildschirmen einer angeschlossenen JETIBOX oder auf den DC / DS JETI model-Sendern gezeigt.

MUI EX Sensoren dienen zur Messung von Spannung, Strom und verbrauchter Akkukapazität im Modell. Die drahtlose Datenübertragung über das DUPLEX 2,4 GHz-System wird durch das JETIBOX-Terminal überwacht. Zur Kommunikation nimmt das Duplex-System das 2,4 GHz-Band, das neben dem Senden von Fernsteuerdaten zum Modell auch Daten aus dem Modell zurück zum Sender empfängt.

Während eines Fluges werden die Telemetriedaten in Echtzeit übertragen und die aktuellen Werte der Messdaten können auf dem Display der JETIBOX/JETIBOX profi sowie den Jeti Sendern angezeigt werden. Die telemetrische Sensoren im MUI EX Sensor führen Spannungs-und Strommessungen in Ihrem Modell durch und übertragen diese Informationen mit Hilfe des DUPLEX-Systems (Empfänger und Sendermodule). Dank der exakten Strommessungen dieser Sensoren ist es möglich, die verbrauchte Kapazität des Akkus zu verfolgen. Die MUI-Einheit zeichnet die verbrauchten AKKU-Kapazität und den durchschnittlichen- sowie maximalen Wert auf. Darüber hinaus bietet es die Möglichkeit, genaue Spannungsmessungen und die Aufnahmen von Spannungsminima und –Maxima durchzuführen. Die Aufgabe der Parametereinstellung und Messdaten-Setup wird durch das bekannte Talent- das JETIBOX-Terminal-durchgeführt.

MUI-Sensoren ermöglichen die Einstellung eines akustischen Signals, um auf Abweichungen der eingestellten Parameter hinzuweisen. Solche Alarme können für Messungen der maximalen- und minimalen Stromspannung, sowie für einen maximalen Kapazitätsverbrauch eingestellt werden. Das Tonsignal wird mit einer Sirene, welche im Sendemodul integriert ist, erzeugt. Zur besseren Unterscheidung der verschiedenen Alarme werden durch das Morsealphabet Buchstaben übermittelt. Die akustische Alarmierung im Fall von Parameterüberschreitungen funktioniert auch, wenn die JETIBOX nicht angeschlossen ist. Mit der JETIBOX an Ort und Stelle können die Parameter ausgelesen werden. Im Falle der Überschreitung mehrerer Parameter ertönen die Warnungen nacheinander, sowie den Angaben auf dem LCD-Display. Bei der JetiboxProfi, dem Jeti Sender oder mit Hilfe des RC-Droiden, besteht die Möglichkeit des loggen.

Eine Datenanalyse ist an den Sendern DC/DS direkt möglich, sowie die Übermittlung der Werte mit Hilfe der Sprachausgabe.

Techn. Daten:

• Spannungsmessbereich  0 – 60 V
• Strommessbereich  0 – 30 A
• Betriebsspannung  5-8,4 V
• Genauigkeit Strom/Spannung 1% / 0,1%
• Stromaufnahme ca  24 mA
• Gewicht ca   10 g
• Abmessungen ca   20×16,5×5 mm
• Betriebstemperatur  -10°C – 85°C

  Vorsicht: nur bis Max 30,00 A – bei mehr Amp wird das MUI defekt!
