Description
IBEX Electronic Speed Controller
Der Controller kann optional über einen externen Schalter freigeschalten werden.

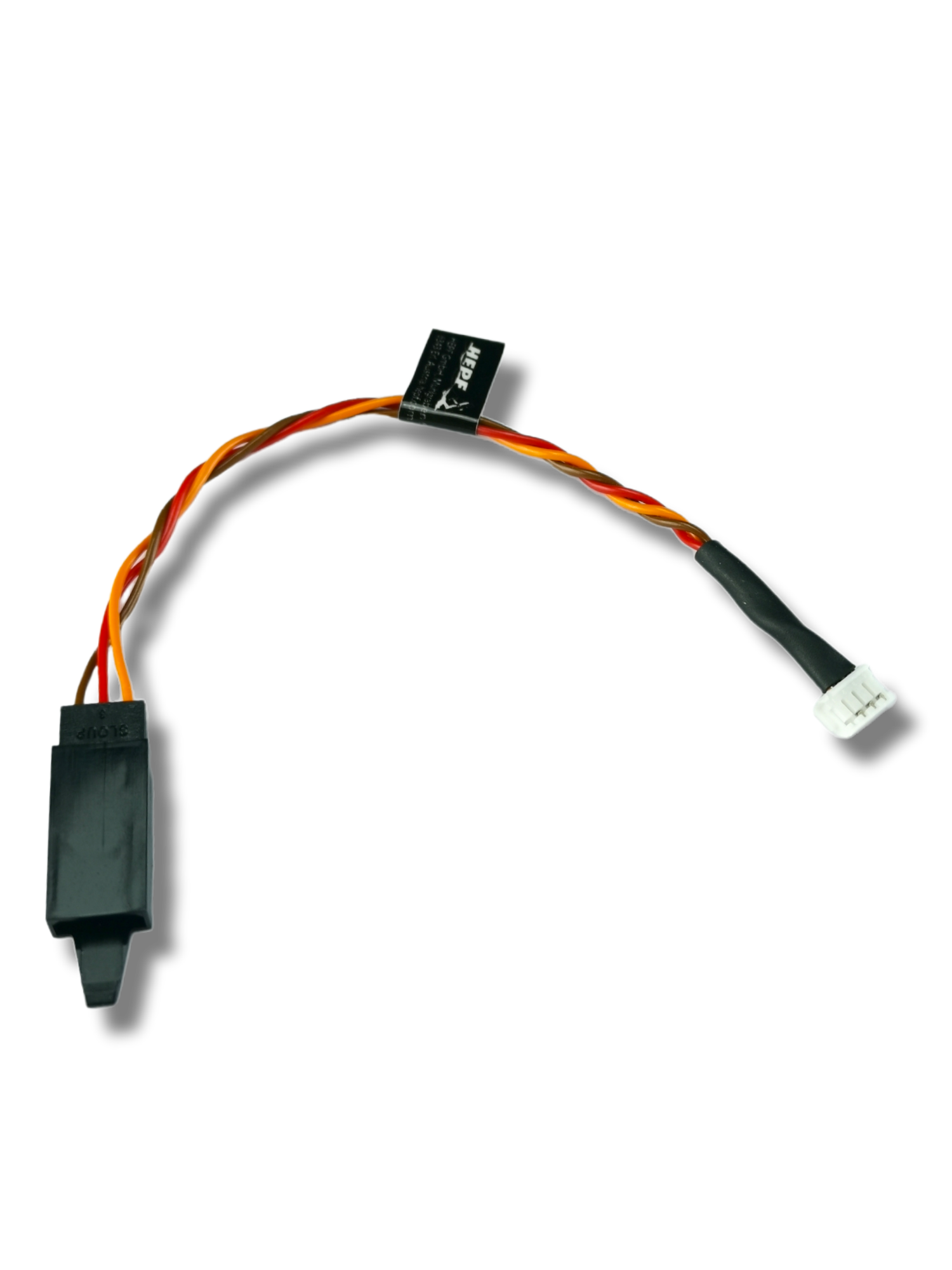

Am JR kompatiblen Stecker können mechanische Schalter angeschlossen werden, die dann den Controller aktiv schalten.
Diese Funktion ist optional und kann im Bedarfsfall im Menue aktiviert werden.
z.B. für “Remove before flight”
Anschlüsse für Erweiterungen

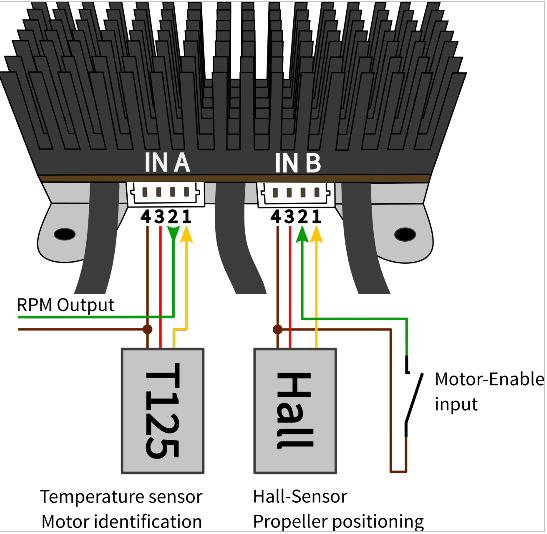

Am IBEX Controller befinden sich zwei zusätzliche Anschlüsse: “IN A” und “IN B”. Der IN A Anschluss ist für digitale Peripheriegeräte wie z.B. UART (und I2C für künftige Anwendungen). Der IN B Anschluss bietet analoge und digitale Eingänge. Alle Ports verwenden eine 3,3-V-Logik und es ist verboten, eine externe Spannungsversorgung an sie anzulegen. Wenn eine externe Elektronik angeschlossen werden soll, muss sie von der internen Spannungsquelle des Ports mit einem maximalen Nennstrom von 15 mA gespeist werden.
IN A – 4pin connector type JST ZH with 1.5mm pitch:- kein Kabelanschluss
- RPM output. (Always active)
- +3.3V.
- GND.
Motor aktivieren:
Der Controller / Motor kann durch den logischen Pegel am Input IN B2 aktiviert oder deaktiviert werden.( 1 = Hall Sensor input, 2 = Motor enable input, 3 = 3.3V, 4 = Ground).
