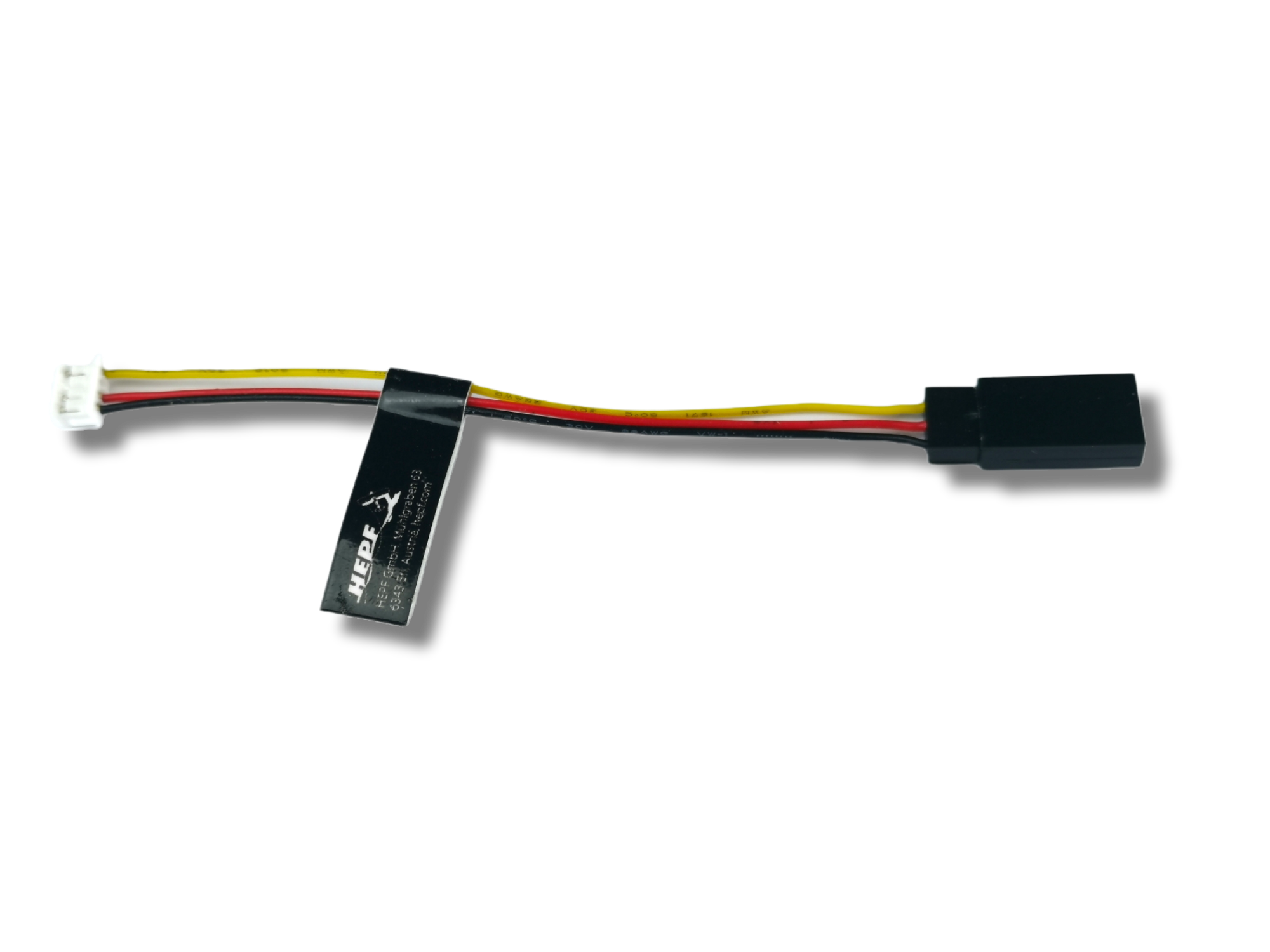

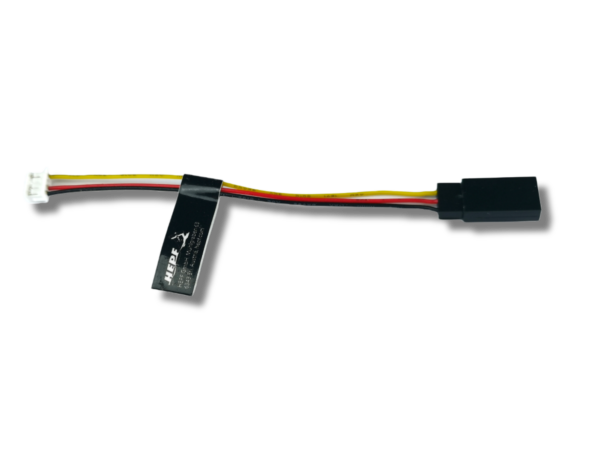

JST Kabel für IBEX Controller Hall und Temp Sensor

Description

JST Anschlusskabel 3polig passend zu IBEX Motorstellern
für Hallsensor zur Prop Positionierung und Temperatursensor ID

Länge: 100mm

Am IBEX Controller befinden sich zwei zusätzliche Anschlüsse: “IN A” und “IN B”. Der IN A Anschluss ist für digitale Peripheriegeräte wie z.B. UART (und I2C für künftige Anwendungen). Der IN B Anschluss bietet analoge und digitale Eingänge. Alle Ports verwenden eine 3,3-V-Logik und es ist verboten, eine externe Spannungsversorgung an sie anzulegen. Wenn eine externe Elektronik angeschlossen werden soll, muss sie von der internen Spannungsquelle des Ports mit einem maximalen Nennstrom von 15 mA gespeist werden.

IN A – 4 poliger Steckplatz Type JST ZH mit 1.5mm:

1. UART – externer Temperatureingang (Motoridentifikation). (Immer aktiv)
2. RPM output. (Immer aktiv)  Kabel nicht vorhanden
3. +3.3V.
4. GND.

IN B – 4 poliger Steckplatz Type JST ZH mit 1.5mm:

1. Hall-Sensor-Eingang für Propellerpositionierungsfunktion (konfigurierbar in den Motoreinstellungen).
2. Motor-Enable digital input (konfigurierbar in Motor Settings).  Kabel nicht vorhanden
3. +3.3V.
4. GND.
