HEPF Micro Vario

Description

HEPF Micro Vario

Mit der Fähigkeit der neuesten MEMS-Technologie, selbst die geringsten Veränderungen im Luftdruck zu erfassen, erfüllt dieser Sensor alle Anforderungen des anspruchsvollen Modellpiloten. Ob es darum geht, Ihre Steig- oder Sinkrate mit unübertroffener Genauigkeit darzustellen, diese als dynamische Klanglandschaft wiederzugeben oder Ihnen wichtige Informationen anzusagen – das HEPF MicroVario ist mehr als nur ein technisches Instrument. Es ist Ihr zuverlässiger Begleiter, der Ihnen die subtilsten Nuancen des Fluges enthüllt.

Unverzichtbar beim Training mit DLG´s
Wenn es um das Training mit DLG’s geht, darf das HEPF micro Vario einfach nicht fehlen.

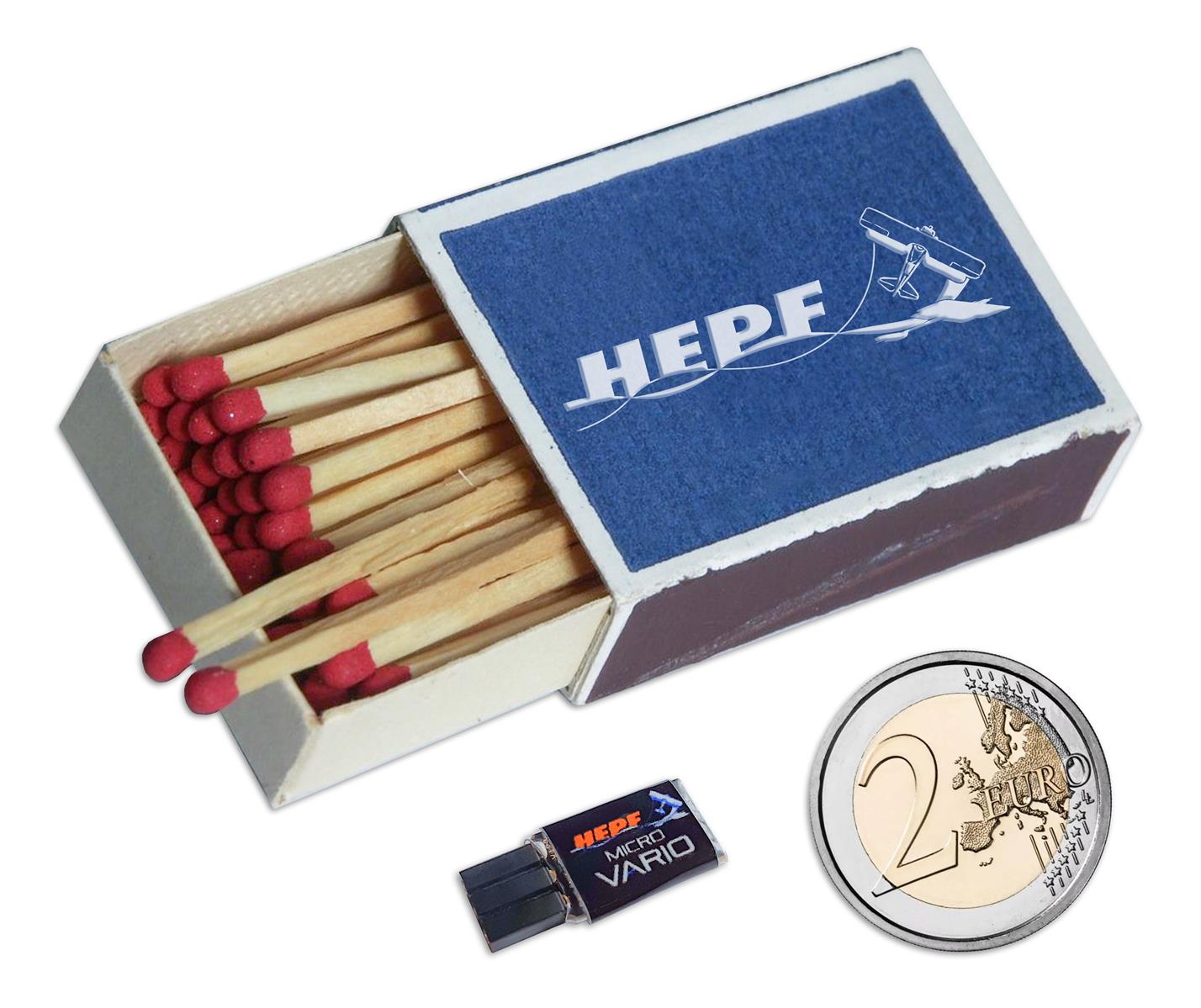

Mit seinem federleichten Gewicht und den kompakten Abmessungen bietet es einen unschätzbaren Vorteil sich problemlos in engen Platzverhältnissen einzubringen.

Auch ohne Telemetrie merkt sich das Microvario die Max Höhe!

Eigenschaften

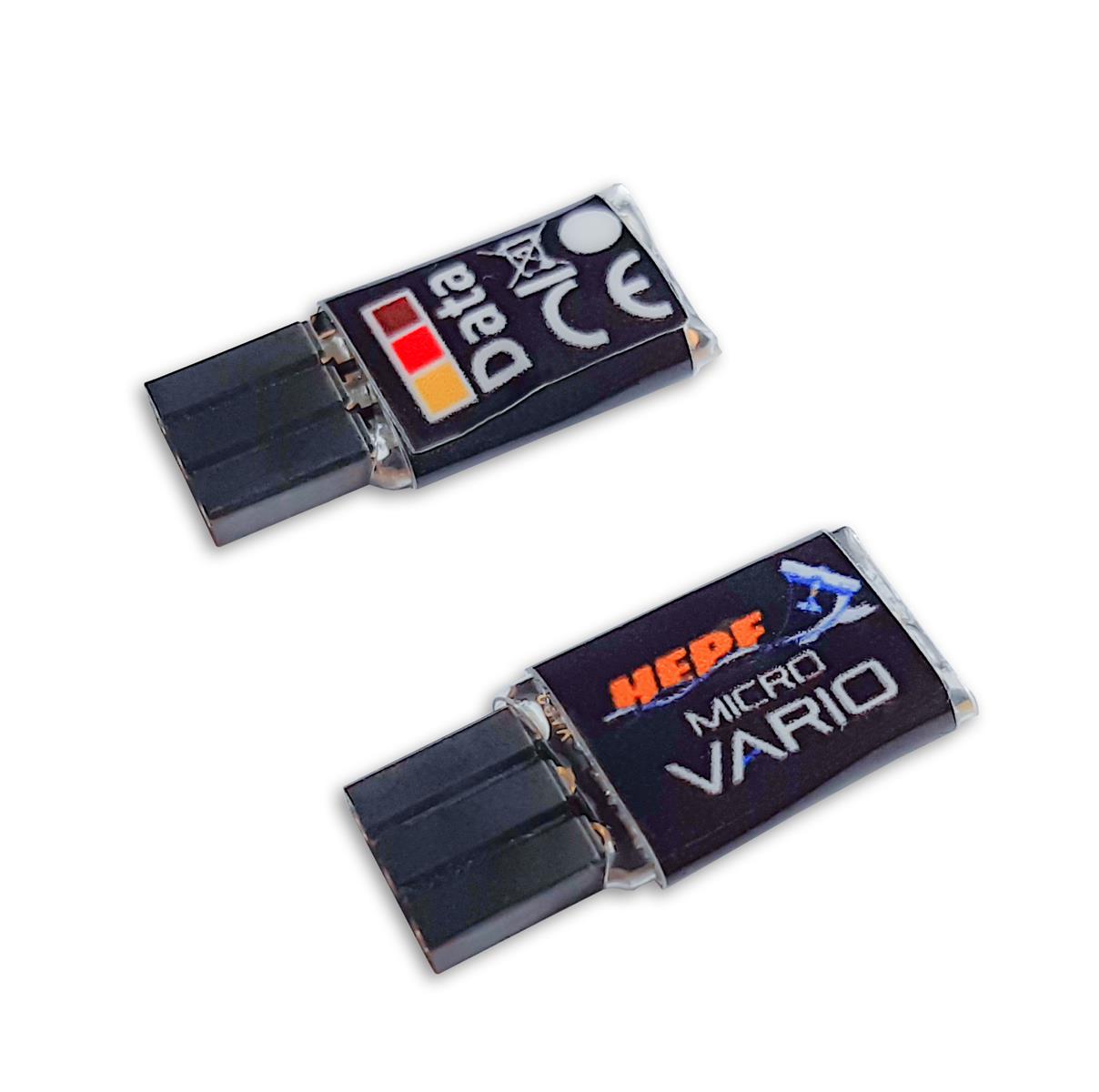

• Winzige Dimensionen. Der Sensor wird direkt an den Telemetrieanschluss des Empfängers gesteckt.

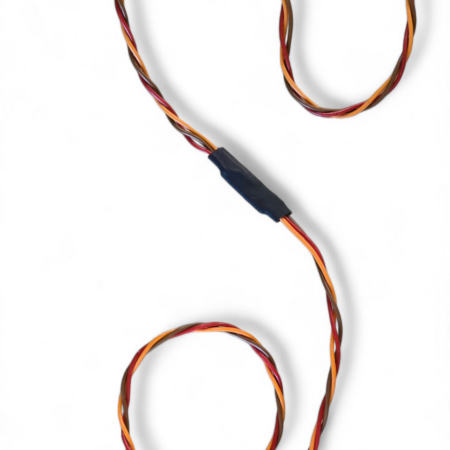

  natürlich kann es auch mit einem Servoverlängerungskabel angeschlossen werden
• Genaue Messung der absoluten / relativen Höhe und der Steig- / Sinkrate.
• Automatische Telemetrieerkennung: Duplex EX, Hott, MSB, S.Bus2,
• Konfigurierbare Alarme für Höhe und Steiggeschwindigkeit.
• Konfiguration über den Sender
• Firmware-Updates.

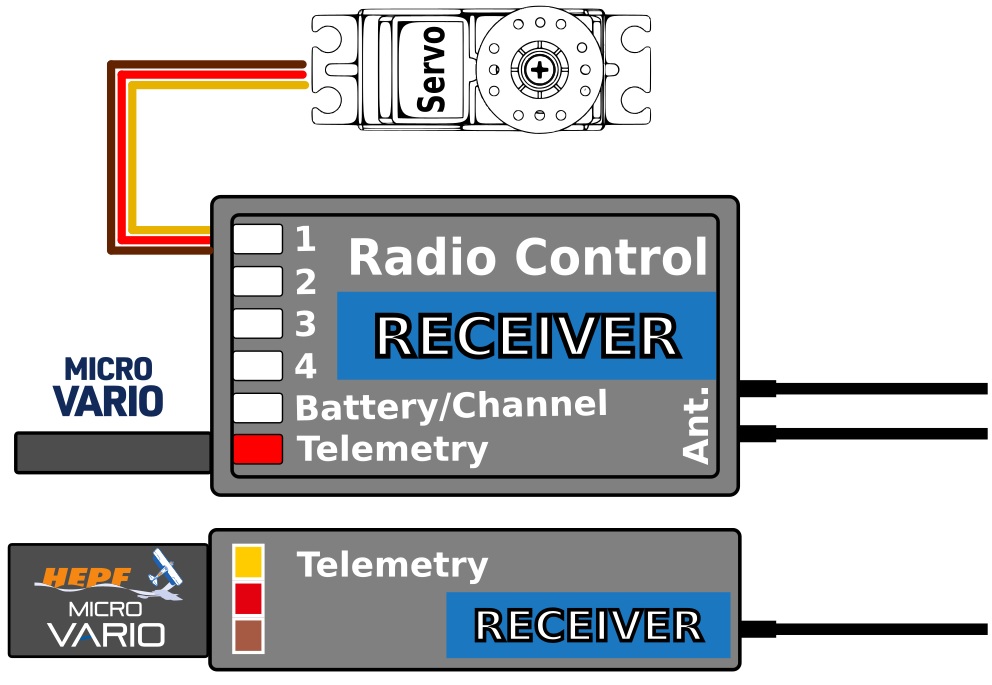

Das Micro Vario wird direkt an den Telemtrieport des Empfängers angesteckt. Alternativ könnte ein Servoverlängerungskabel zwischen empfänger und Micro Vario gesteckt werden

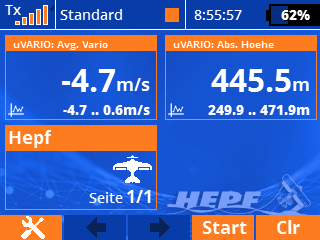

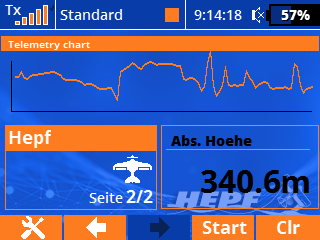

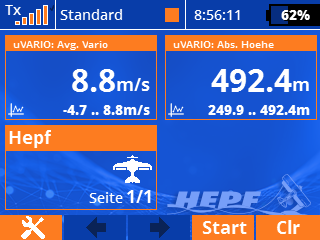

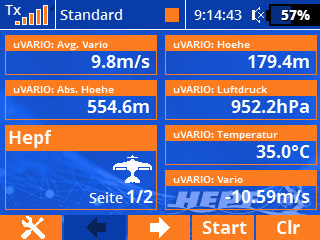

Telemetrie und Einstellungen

Das Gerät ist mit der JETIBOX kompatibel und diese kann zum Programmieren verwendet werden.
Das JETIBOX-Menü ist in drei Abschnitte unterteilt:

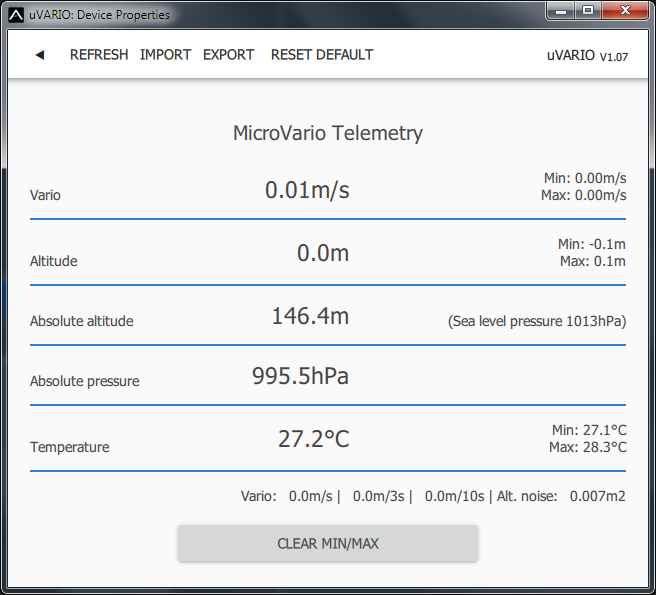

1. Actual values – Zeigt die aktuellen Telemetriewerte (Höhe, Variation, Druck, Temperatur) zusammen mit Mindest- und Höchstwerten an.
2. Min / Max zurücksetzen – Drücken Sie gleichzeitig die Tasten links + rechts, um alle Minima und Maxima zurückzusetzen.

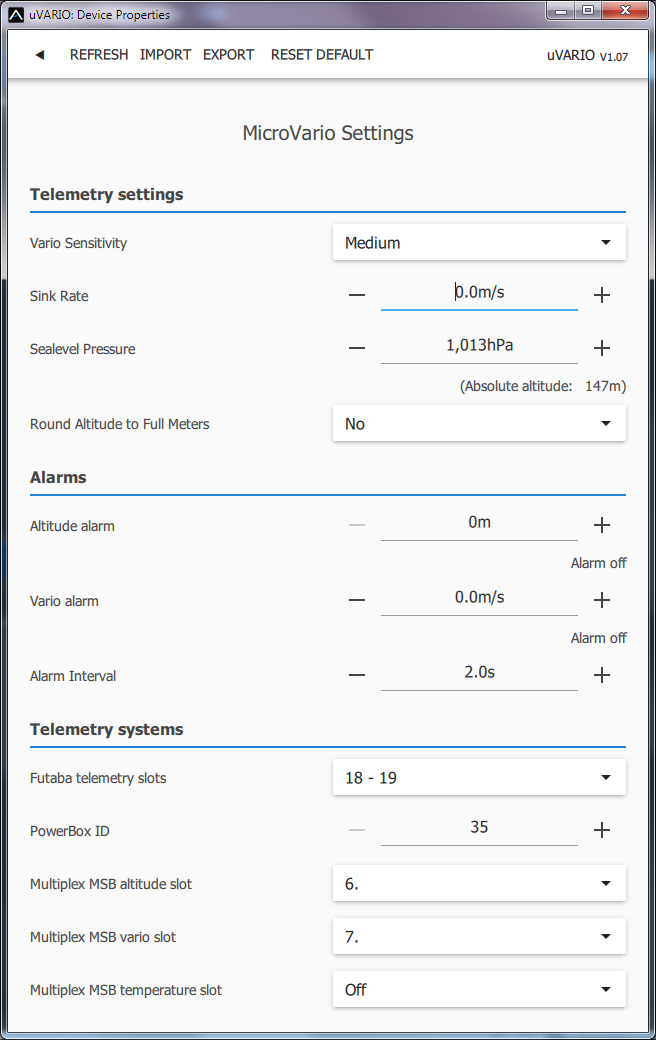

3. Settings

• Sprache – Sie können die Sprache des JETIBOX-Bildschirms auswählen.
• Vario Sensitivity – legt die Filtermenge für die Drucksensordaten fest. Durch Erhöhen der Empfindlichkeit erhalten Sie eine schnellere Reaktion auf Höhenänderungen. Bitte beachten Sie, dass das angegebene Rauschen ebenfalls auftreten kann. (Standardwert: Mittel)
• Sink Rate – Sinkrate des Flugzeuges, wenn keine thermischen Effekte vorliegen. Der Wert der Sinkrate wird zur Steigrate addiert. Dies führt dazu, dass Wärmeströme genauer lokalisiert werden.
  Beispiel: Wenn das Modell mit einer nominalen Sinkrate von 0,5 m / s fliegt, ist das Vario geräuschlos. Sobald das Modell in eine Thermik eintritt, ertönt ein Piepton (obwohl das Flugzeug möglicherweise noch sinkt).
• Sealevel Pressure – Der Meeresspiegeldruck wird als Referenz zur Berechnung der absoluten Höhe herangezogen. Um die genaueste Berechnung der Höhe zu erhalten, stellen Sie den Druck an Ihrem Standort auf den Meeresspiegel ein. Das International Standard Atmosphere Model definiert den Meeresspiegeldruck auf 1013 hPa.
• Round Altitude – Ein-oder ausschalten der Rundung der auf dem Sender angezeigten Höhenwerte. Relative und absolute Höhe rund bis volle Meter, Dezimalteil entfällt.
• Altitude Alarm – Sie können einen Höhenalarm einstellen. *)
• Vario Alarm – Sie können einen alarmwert für übermäßiges Steigen oder Sinken einstellen.*)
• Alarm Interval – legt den Zeitrum zwischen den Alarmansagen fest.
• Service – In diesem Menü können Sie die Geräteversion anzeigen und auf die werkseitige Standardkonfiguration zurücksetzen.

*) Die Alarmeinstellung ist mit Duplex- und Hott-Systemen kompatibel.

Futaba und Multiplex Systeme bieten keine Konfiguration für drahtlose Geräte. Die Telemetrieübertragung ist mit folgenden festen Sensorsteckplätzen möglich:

Versionshistorie:

Version 1.07

• Telemetrieunterstützungen wurden hinzugefügt.
• Konfigurierbare Telemetrie-Slots im S.Bus2-Telemetriemodus. Verwenden Sie zum Ändern die Software MAV ManagerNach Änderung des Steckplatzbereichs wählen Sie bitte auf der den Sensortyp „VARIO-1672“ aus entsprechenden Steckplatz in Ihrem Futaba-Sender
•  Konfigurierbare Telemetrie-Slots im Multiplex-MSB-Telemetriemodus. Verwenden Sie dazu die MAV Manager-Software um die Konfiguration ändern

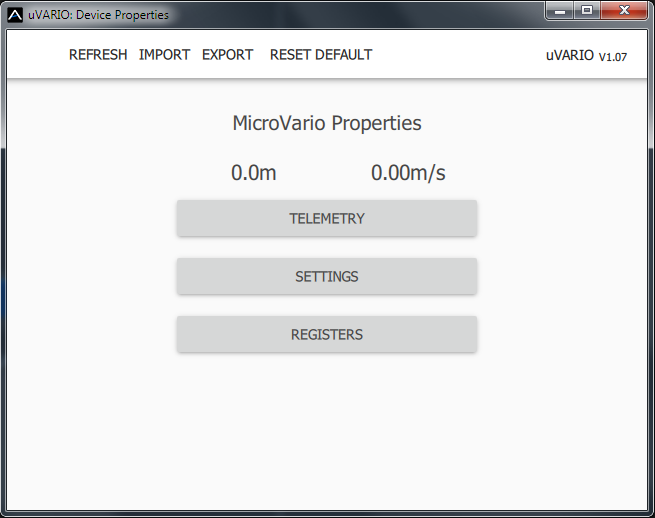

• PC-Konfigurationsunterstützung mit der MAV Manager-Software wurde implementiert. Verwenden Sie dafür MAV Manager-Version 1.6.0 oder höher

Version 1.04 – 1.06

• nur intern

Version 1.03

• Verbesserte automatische Erkennung des Telemetrieprotokolls

Version 1.02

• Erstversion
