Balance Adapterboard XH12

Description

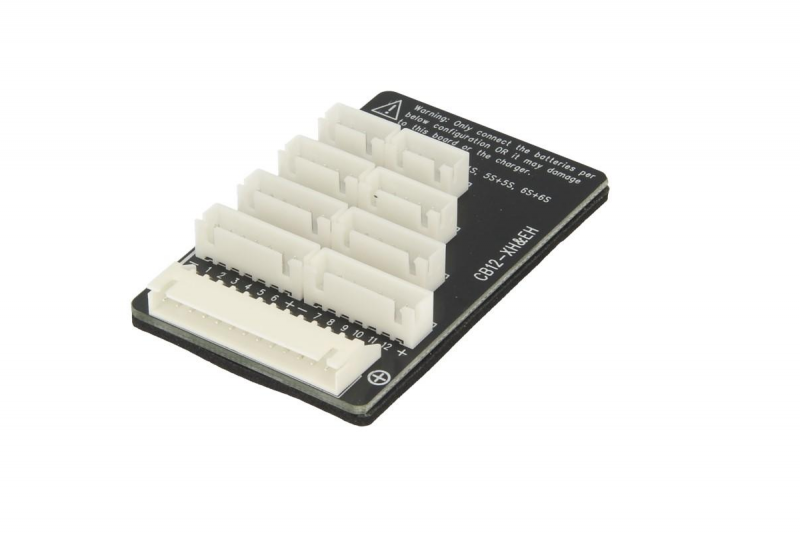

Balance Adapterboard XH12

Balance Adapterboard für bis zu 12 Lithium-Zellen mit XH-Balancer Anschluss .

Akkus dürfen NICHT in unterschiedliche Bänke (A – E) gesteckt werden.
Hinweiß: Laden eines 12S Akkus mit 2 Balancer-Steckern
– Zuerst das Ladegerät mit dem Netzteil oder einer Versorgungsbatterie verbinden. Wenn Sie ein Netzteil verwenden, dieses zuerst anschalten.
Aufpassen! Erst wenn die Akkus an die Balancerplatine richtig angeschlossen sind dann mit dem Ladegerät verbinden!
– Stecken Sie zuerst den ersten Balancer-Stecker der Zellen 1 – 6 “Akkus Minusseite, schwarzes Kabel” in den passenden 6S Steckplatz der Platine von der Minusseite her,
– anschließend stecken Sie den zweiten Balancer-Stecker der Zellen 6–12 in den zweiten 6S Steckplatz von der Plusseite her “Akkus Plusseite, rotes Kabel”. Jetzt verbinden Sie es mit dem Ladegerät. Wenn es bis dahin nicht geblitzt und geraucht hat, haben Sie alles richtig gemacht!
– Jetzt erst verbinden Sie das dicke rote Haupt-Ladekabel “+” des Akkus mit dem Ladegerät, da- nach das dicke schwarze Haupt-Ladekabel “-“.
Lieferumfang:

XH12S Platine
Ohne Kabel, Verbindungskabel XH12 bitte separat mitbestellen!
